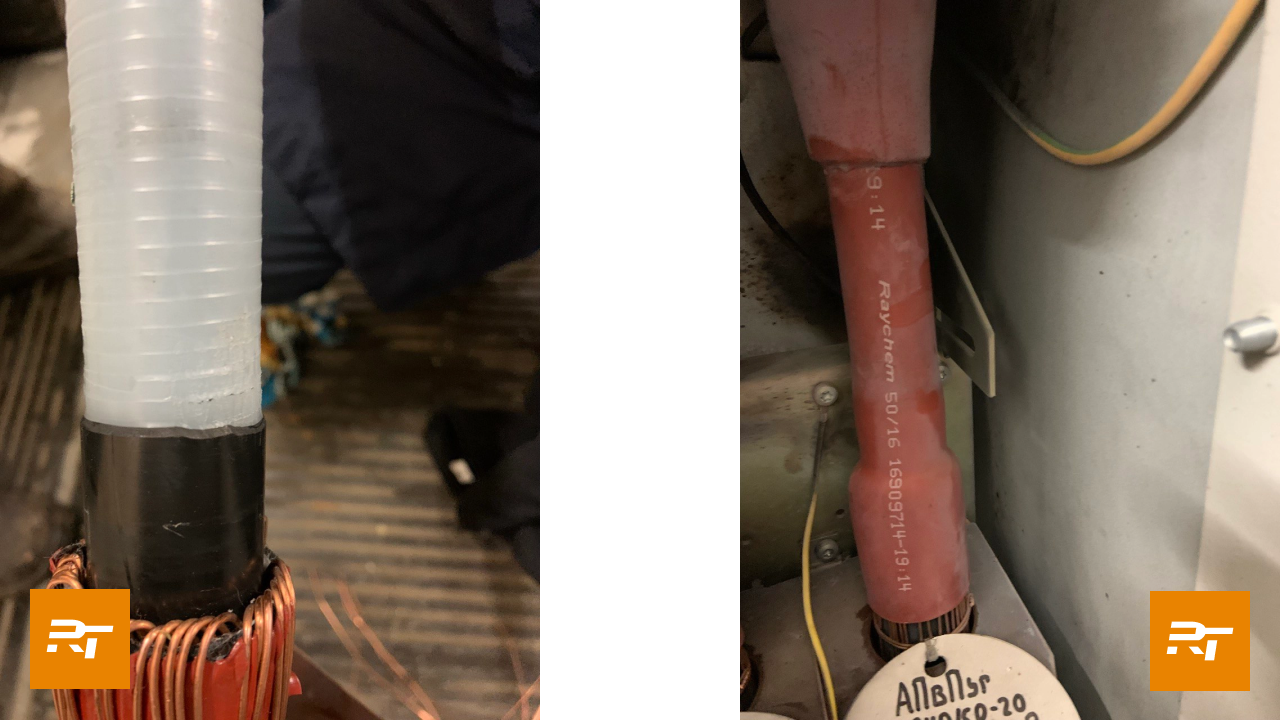

На территории встроенной подстанции одного из торговых центров в Москве было проведено вскрытие поврежденной концевой муфты (КМ) Raychem POLT-24/1XI-L16.
Данная концевая муфта находилась в эксплуатации и под напряжением порядка пяти лет и вышла из строя. Предполагаемыми причинами выхода из строя, которые удалось оценить и определить при визуальном осмотре ячейки распределительного устройства, были следующие:
- недогрев основной изоляционной термоусаживаемой трубки HVOT и неровная поверхность изоляции кабеля, что предположительно привело к сильному росту частичных разрядов;
- дополнительное оборудование (в частности, части ячейки с нулевым потенциалом) было установлено слишком близко к муфте, нарушая рекомендации монтажной инструкции.
- недогрев основной изоляционной термоусаживаемой трубки HVOT и неровная поверхность изоляции кабеля, что предположительно привело к сильному росту частичных разрядов;
- дополнительное оборудование (в частности, части ячейки с нулевым потенциалом) было установлено слишком близко к муфте, нарушая рекомендации монтажной инструкции.
Этот выход из строя концевой муфты Raychem еще раз подтвердил тот факт, что хорошие и надежные материалы работают хорошо и надежно только в том случае, если они смонтированы опытным и обученным персоналом, с использованием качественного инструмента и в четком соответствии с требованиями монтажной инструкции производителя муфт. Чем выше напряжение, тем больше цена ошибки кабельщика, а в данном случае – и проектировщика при модернизации распредустройства.
Более подробный разбор данной аварии, с пояснением и подтверждением предполагаемых ранее ошибок монтажа, опубликован в отдельной технической статье на нашем сайте в разделе "Технические статьи".
