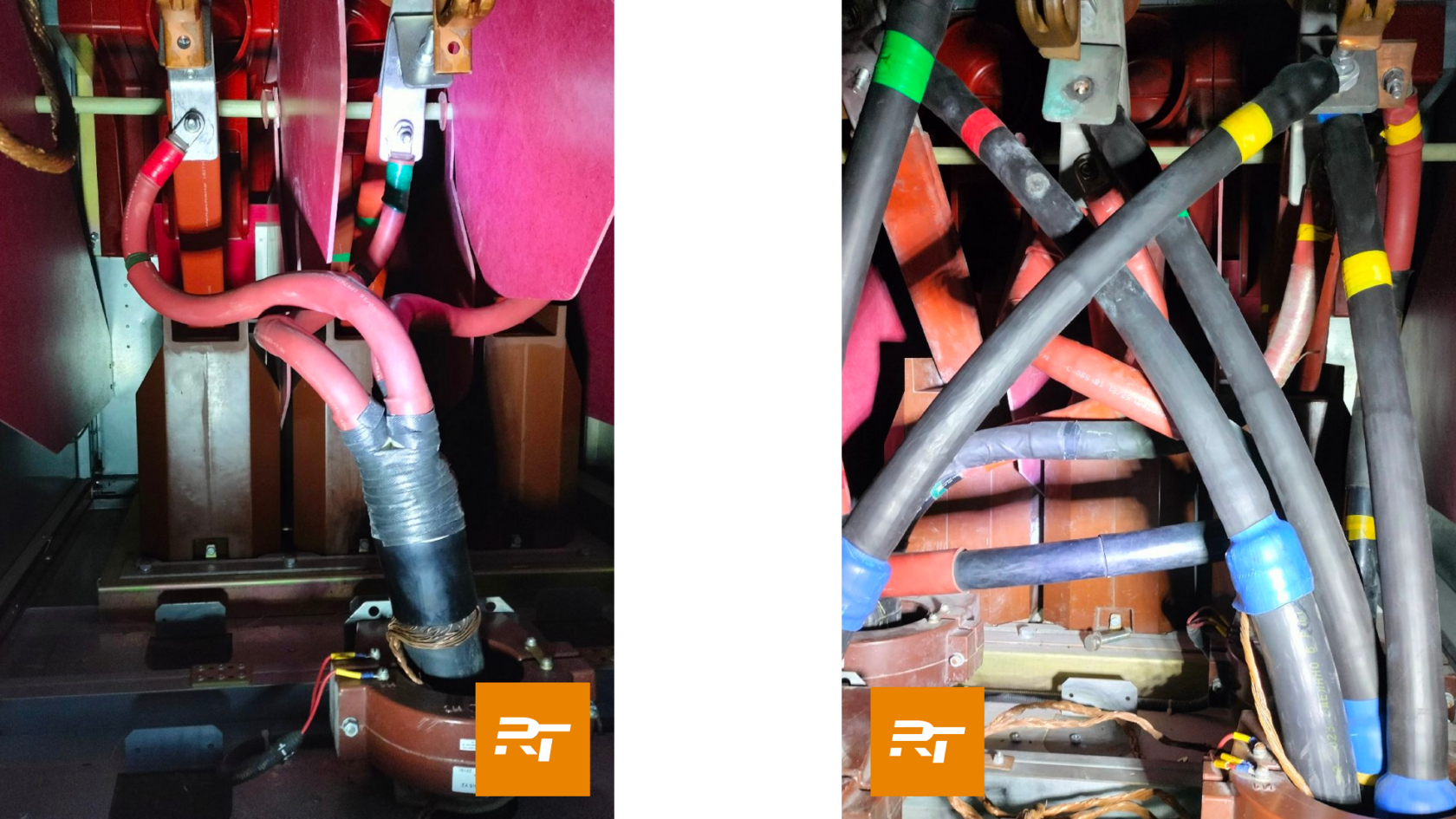

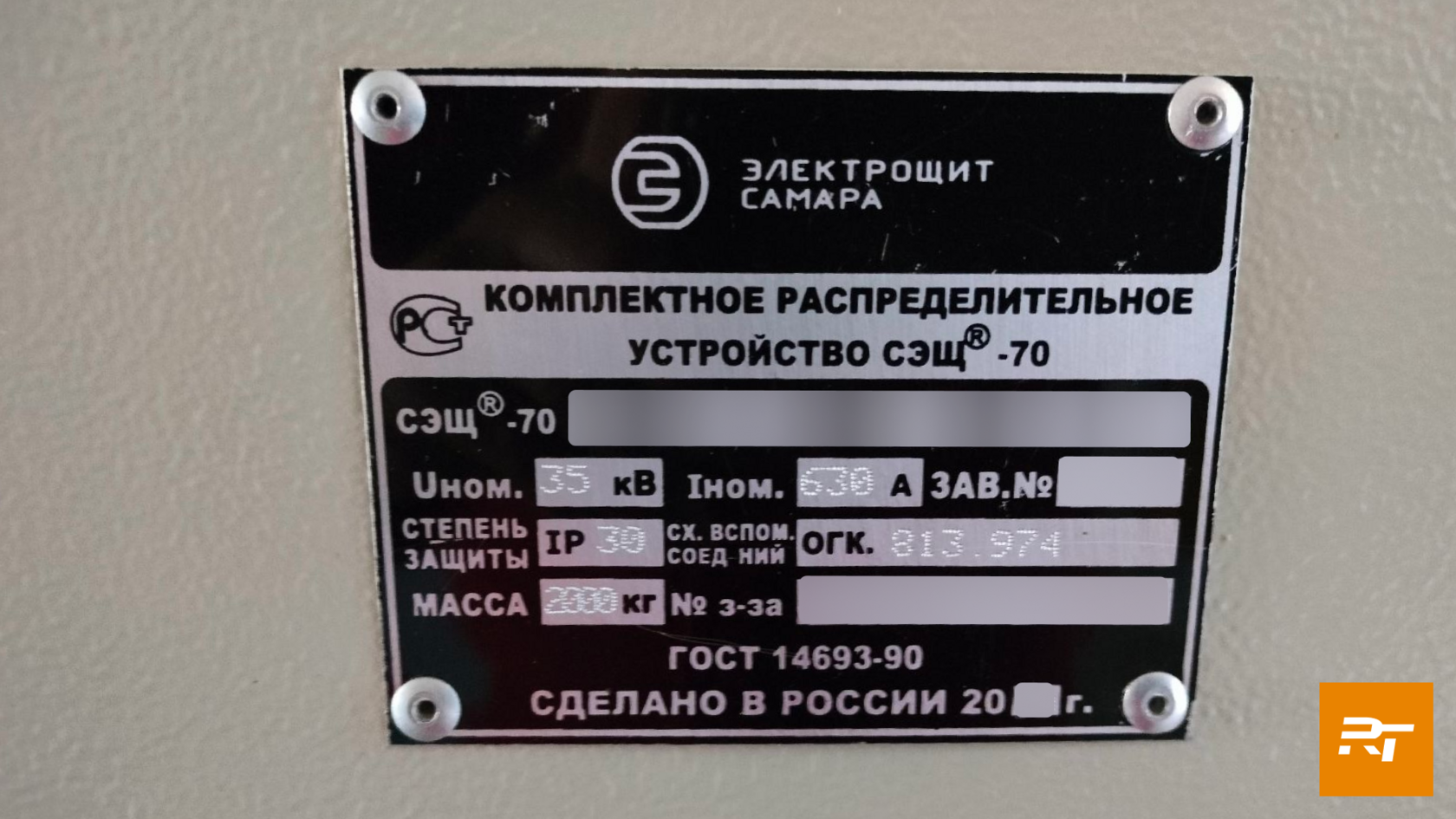

Одним из технических решений, принятых на ветропарках, является присоединение КРУ СЭЩ-70 к выходным трансформаторам 35/110 кВ при помощи кабельной линии 35 кВ. При этом, в выходной пенал ячейки заходит одновременно 4 кабельных линии 3х240 мм2.
Очевидно, что принятое техническое решение приводит к скученности кабельных разделок в кабельном отсеке, а требуемые расстояния, в первую очередь, фаза-фаза - не соблюдаются.
На разделке кабеля возникает коронирование: слабый дуговой разряд на поверхности изоляции кабеля и муфт приводит к деградации полимерной изоляции и, в конечном итоге, к выходу кабельной линии из строя, что полностью останавливает работу всего ветропарка, поскольку замыкание происходит в выходном силовом кабеле. Результатом является недоотпуск электроэнергии за все время восстановительных работ с соответствующими финансовыми потерями.
Таким образом, при проектировании кабельного отсека, а также трассировки расположения кабелей в нем, должны быть учтены требования производителей кабельной арматуры по допустимым расстояниям и радиусам изгиба.
Таким образом, при проектировании кабельного отсека, а также трассировки расположения кабелей в нем, должны быть учтены требования производителей кабельной арматуры по допустимым расстояниям и радиусам изгиба.

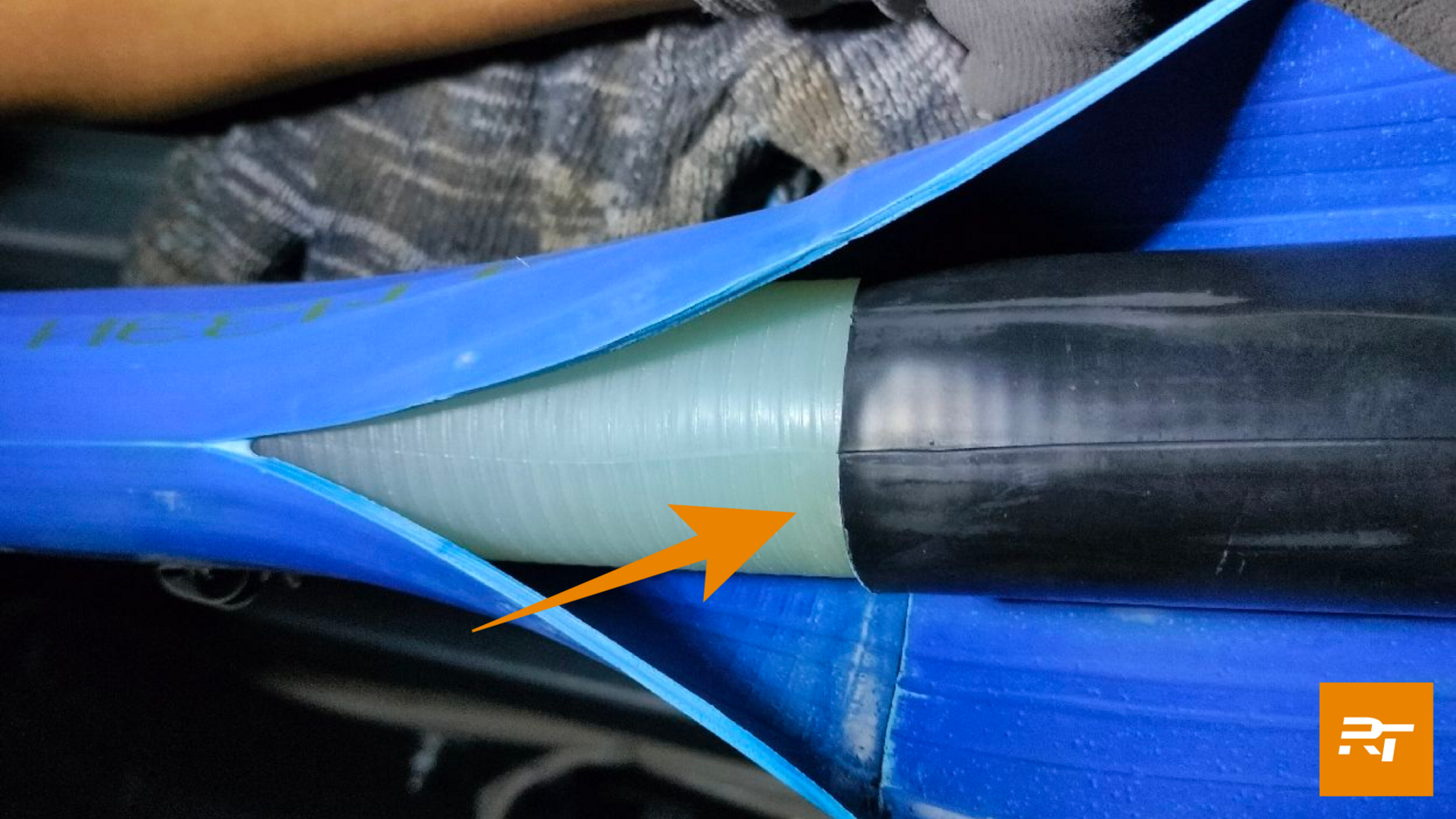

Еще одной проблемой является применение некачественных материалов в кабельной арматуре. Разбор одной из таких концевых муфт выявил, что даже при кратковременной эксплуатации уже заметны признаки деградации изоляции кабеля (желтоватые пятна - стрелка на фото выше).
На наш взгляд, оптимальным решением была бы замена 4-х трехжильных кабельных линий 3х240 мм2 на две одножильные кабельные линии сечением 630 мм2. В кабельном отсеке фазные разделки должны заводиться параллельно, что обеспечит требуемые расстояния между ними. Однако, это повлечет за собой изменение принятых проектных решений, выполнение которых существенно затруднено на этапе эксплуатации станции.
На наш взгляд, оптимальным решением была бы замена 4-х трехжильных кабельных линий 3х240 мм2 на две одножильные кабельные линии сечением 630 мм2. В кабельном отсеке фазные разделки должны заводиться параллельно, что обеспечит требуемые расстояния между ними. Однако, это повлечет за собой изменение принятых проектных решений, выполнение которых существенно затруднено на этапе эксплуатации станции.

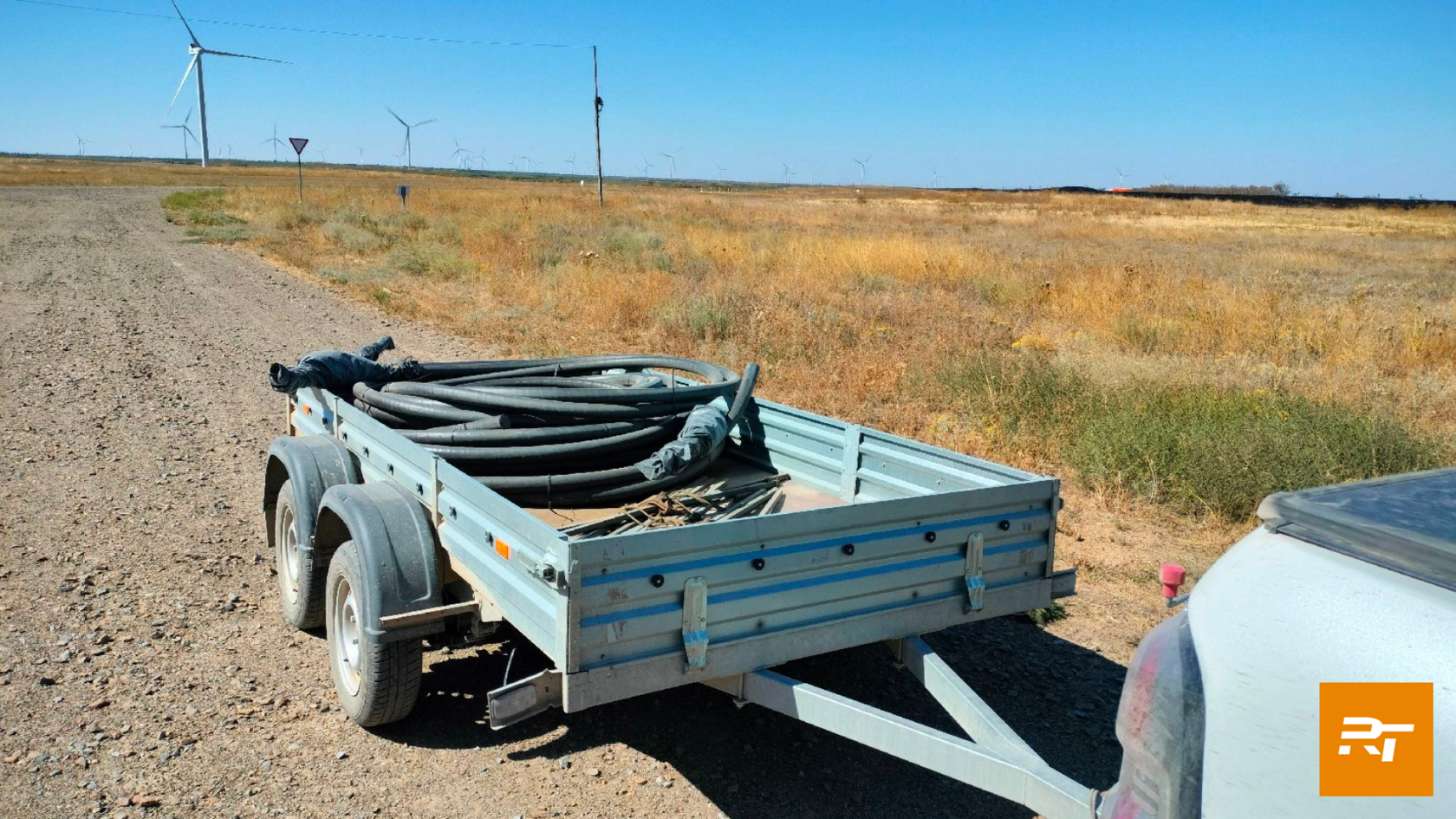

В условиях сильного ветра муфты были смонтированы на кабеле в защищенном от ветра месте и доставлены к месту монтажа вместе с отрезками кабеля, что позволяет рассчитывать на качественный монтаж и долговременную работу кабельной линии.
При проведении восстановительных работ на кабельной линии 35 кВ ветропарка были использованы муфты Райтек.
