8 октября в лаборатории МКС проводилось вскрытие муфты «Райхем» GUSJ-42, вышедшей из строя на кабеле ЦОСБ 3х150-35 кВ.
Необходимо отметить, что конструкция данного кабеля - одна из самых технически сложных конструкций из находящихся на сегодняшний день в эксплуатации на территории РФ.
Специалисты "Райтек" были приглашены и участвовали в качестве технических экспертов при вскрытии муфты. Основной задачей вскрытия было выявить причины выхода муфты из строя.
Специалисты "Райтек" были приглашены и участвовали в качестве технических экспертов при вскрытии муфты. Основной задачей вскрытия было выявить причины выхода муфты из строя.
В ходе анализа было обнаружено явное нарушение технологии монтажа, а именно: неаккуратная работа кабельщика и - как следствие — проникновение влаги внутрь муфты, что недопустимо на любом классе напряжения, а на 35 кВ - это реальный приговор для муфты.
На фото мы видим все то, что привело к нарушению технологии монтажа:
- следы проникновения влаги в муфту (фото ниже);
- следы проникновения влаги в муфту (фото ниже);
- джутовый наружный покров на ступени герметизации предварительно не был очищен (фото ниже);

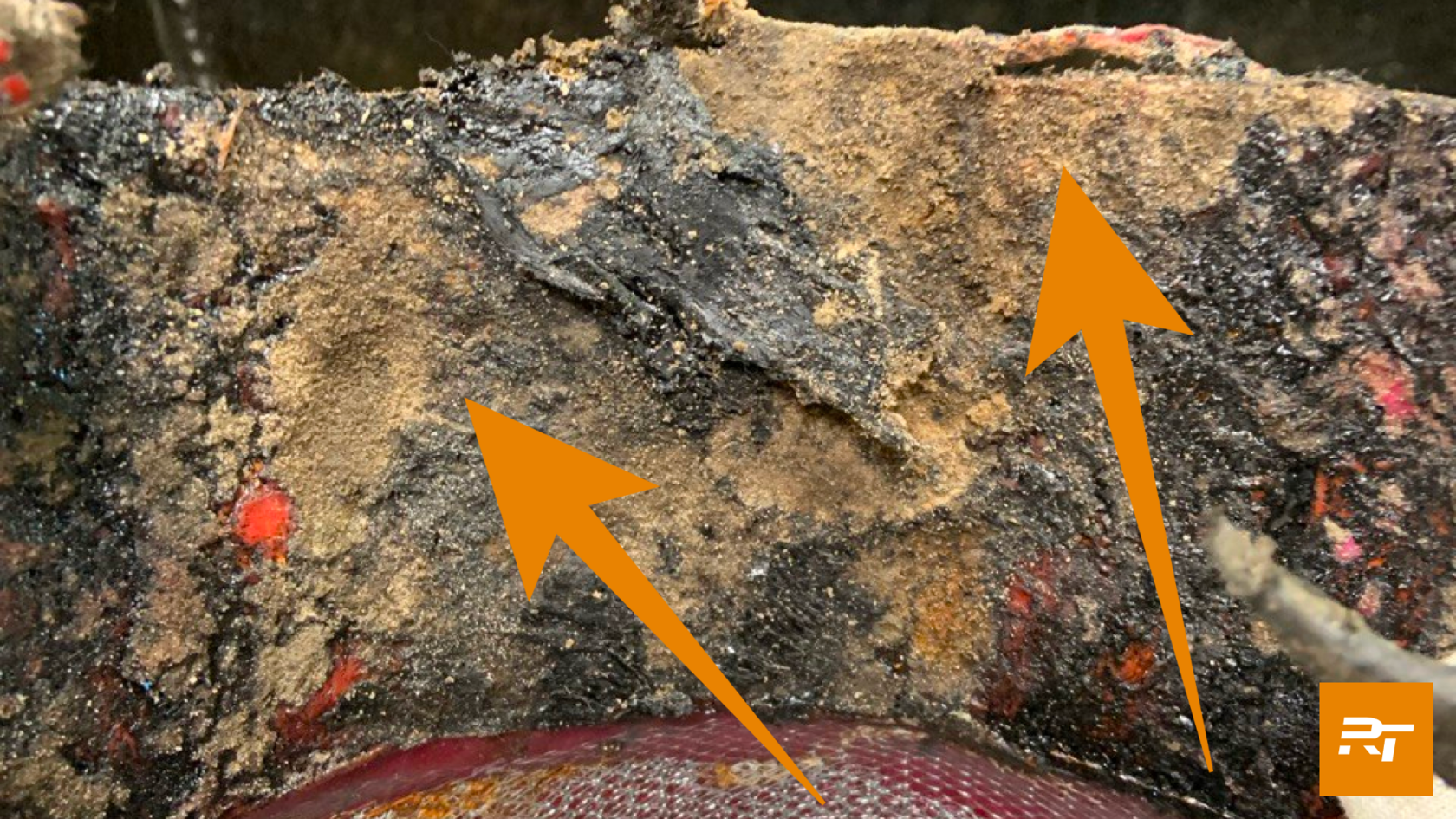

- под перчатку занесен грунт (фото ниже).
На данном этапе дальнейшее расследование было прекращено, так как причина выхода муфты из строя была выявлена! В итоге, нарушение технологии герметизации муфты привело к выходу из строя ответственной кабельной линии на напряжение 35 кВ с дальнейшими мероприятиями по ее восстановлению и с большими финансовыми затратами в ходе отключений.
В заключение еще раз хотелось бы подчеркнуть, что какой бы сверх надежной не была технология материалов, это не может спасти положение, если не будет произведен качественный монтаж профессиональным и обученным кабельщиком, с использованием специального инструмента и на подготовленном рабочем месте.
Описанный в статье пример в очередной раз подтверждает: надежные муфты – это результат их монтажа обученными и опытными мастерами.
Описанный в статье пример в очередной раз подтверждает: надежные муфты – это результат их монтажа обученными и опытными мастерами.
