Специалисты «Райтек» провели обучающий семинар для подрядчиков ПАО «КрымЭнерго», целью которого было повышение квалификации монтажного персонала. В рамках семинара был разобран случай замены муфты на кабеле 35 кВ.

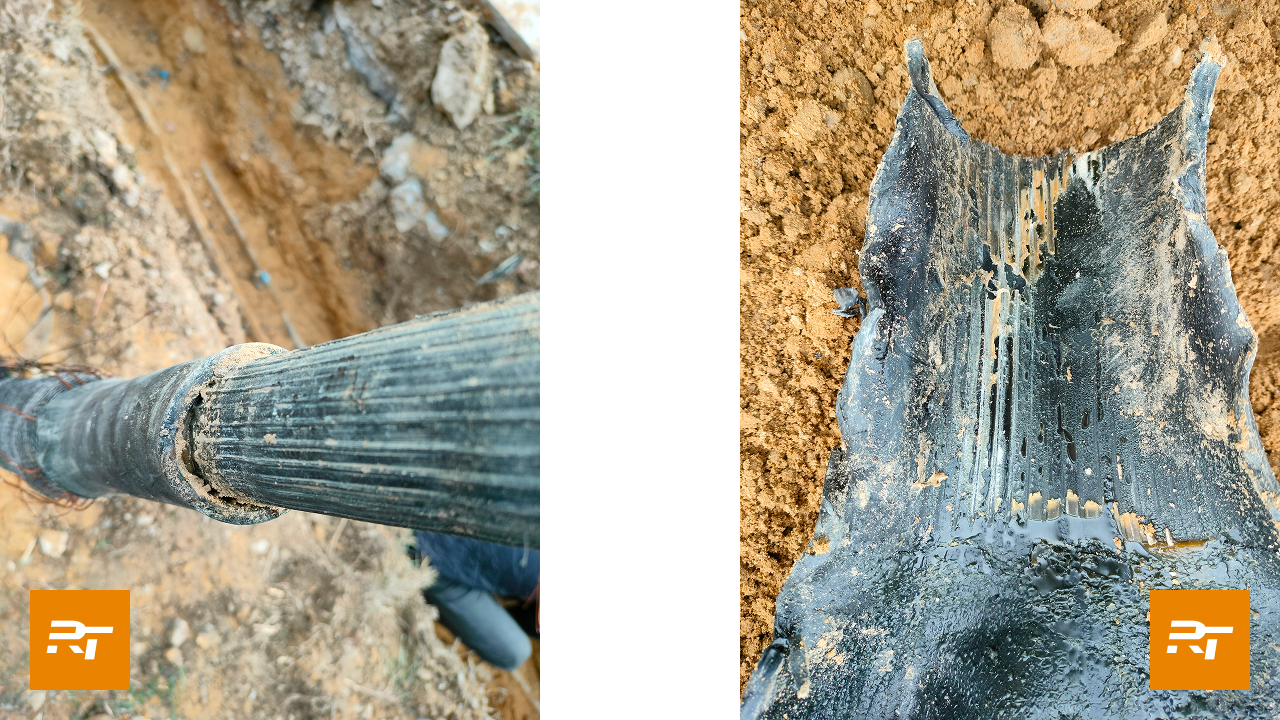

Особенность проекта, в котором применялась данная муфта, заключалась в том, что используемый кабель имел конструкцию оболочки с продольными ребрами.
Монтажники и эксплуатирующий персонал, столкнувшись с таким типом кабеля, очень часто не могут быстро сориентироваться и устанавливают кабельную арматуру так, как они привыкли это делать, что сразу же приводит к ошибке и нарушению герметизации кабельной арматуры - соединительной либо концевой. Надо отметить, что работа с кабелем подобной конструкции - с ребрами жесткости по оболочке - требует к себе особого внимания при монтаже.

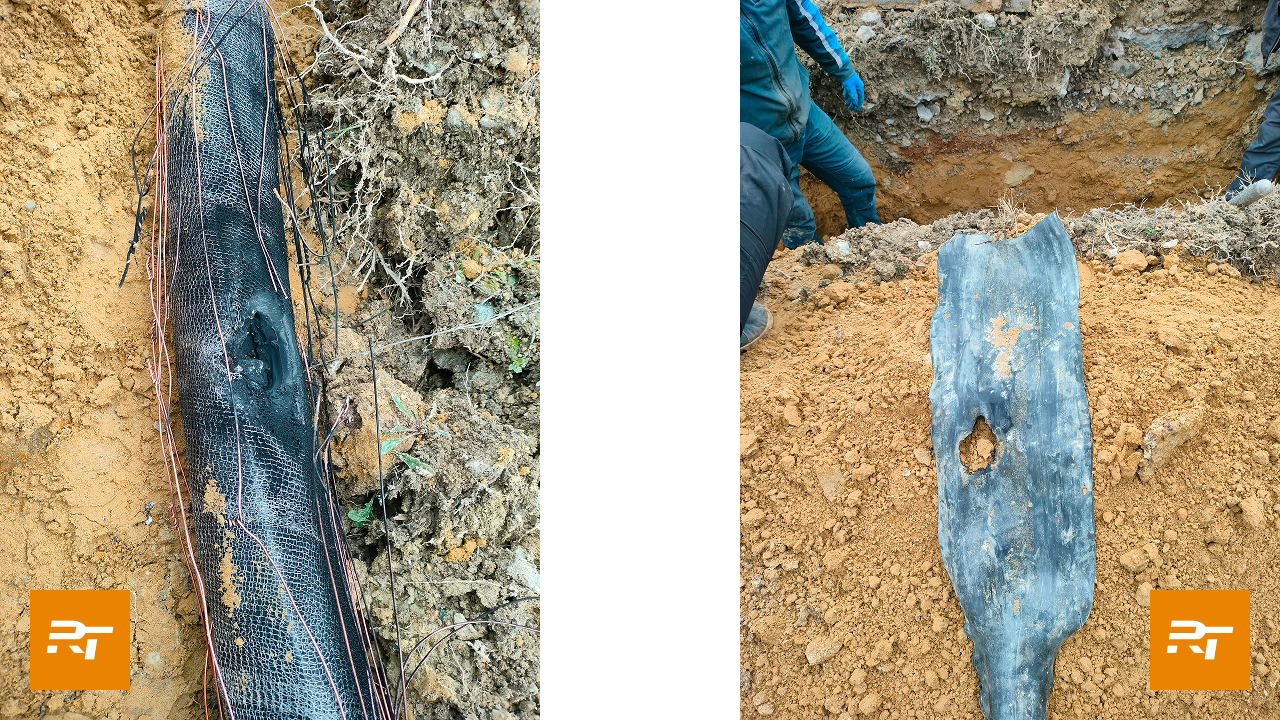

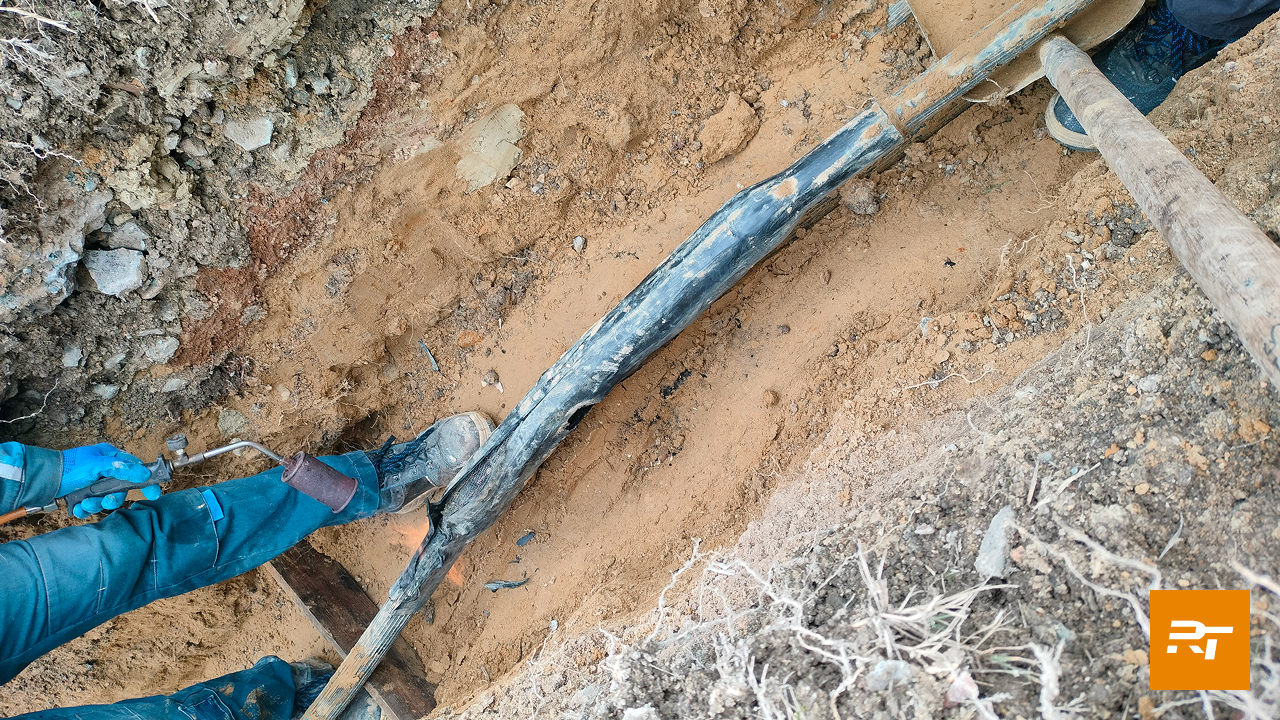

Похожий случай ожидал нашего специалиста и на данном объекте, где была запланирована замена сгоревшей, отработавшей менее 2 лет соединительной муфты другого производителя. Кабель на класс напряжения 35 кВ, в одножильном исполнении с сечением алюминиевой жилы 240 мм². Ключевой особенностью кабеля, повлекшей преждевременный выход муфты из строя, стала, как раз эта конструктивная особенность оболочки.
Похожий случай ожидал нашего специалиста и на данном объекте, где была запланирована замена сгоревшей, отработавшей менее 2 лет соединительной муфты другого производителя. Кабель на класс напряжения 35 кВ, в одножильном исполнении с сечением алюминиевой жилы 240 мм². Ключевой особенностью кабеля, повлекшей преждевременный выход муфты из строя, стала, как раз эта конструктивная особенность оболочки.

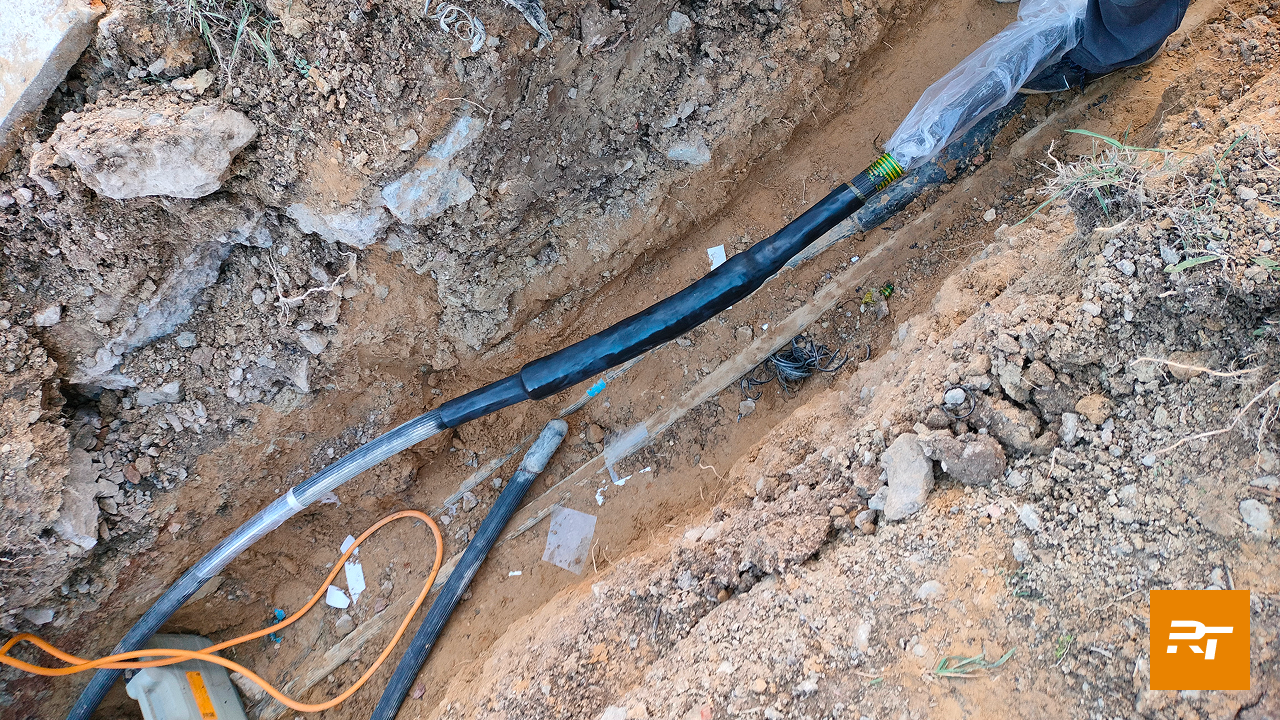

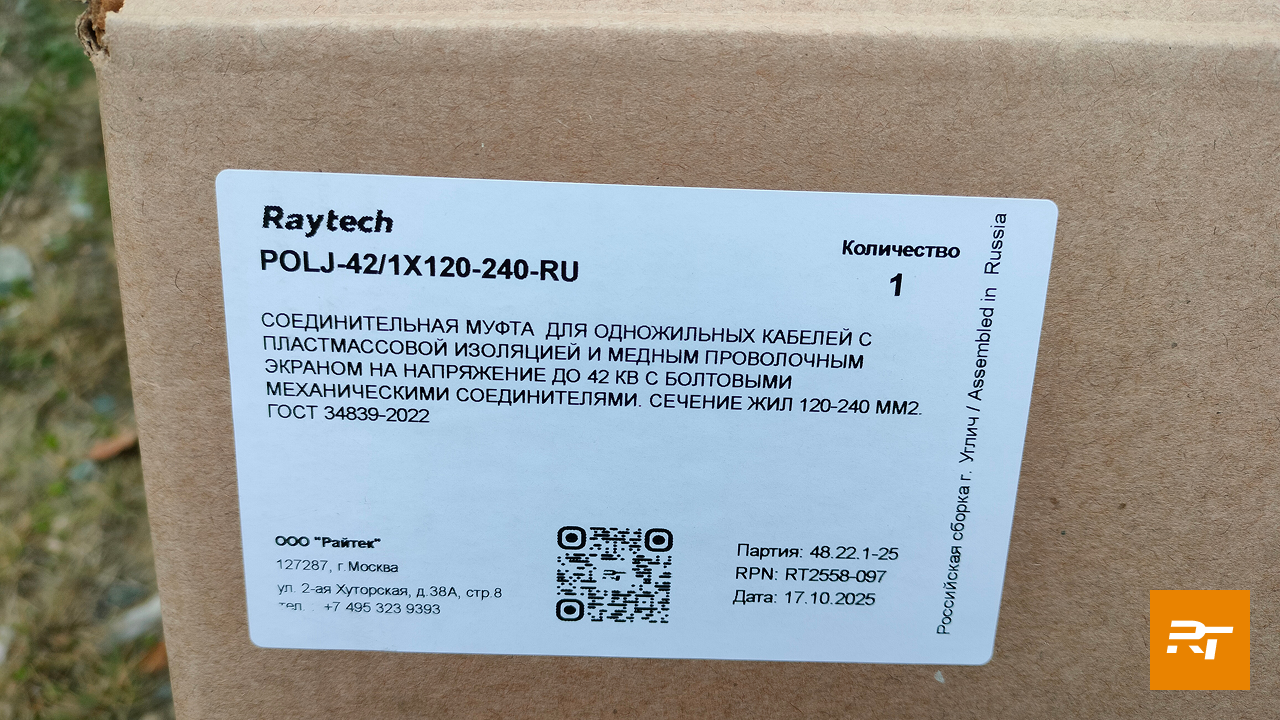

Для замены были применены соединительные муфты Райтек типа POLJ-42/1x120-240-RU. В ходе ремонта поврежденная муфта была удалена, на ее место установлена кабельная вставка уже с двумя муфтами. Также была продемонстрирована обязательная технологическая операция, которой нельзя пренебрегать: корректное и тщательное удаление продольных ребер на требуемых длинах для лучшей адгезии клеевых и мастичных материалов и обеспечения наилучшей герметизации кабельной арматуры.
Благодаря пониманию принципов сборки кабельной арматуры и строгому соблюдению технологии монтажа, а также применению надежных муфт Райтек, кабельная линия успешно прошла испытания и была введена в эксплуатацию.
Проведенный семинар и обучение*, во время которых основное внимание было уделено практическим аспектам монтажа соединительных муфт и решению нестандартных задач, позволили не только решить конкретную задачу, но и повысить компетенцию сотрудников в работе с кабелями нестандартной конструкции для предотвращения подобных проблем в будущем.
Проведенный семинар и обучение*, во время которых основное внимание было уделено практическим аспектам монтажа соединительных муфт и решению нестандартных задач, позволили не только решить конкретную задачу, но и повысить компетенцию сотрудников в работе с кабелями нестандартной конструкции для предотвращения подобных проблем в будущем.
Компания «Райтек» напоминает о важности учета всех конструктивных особенностей кабеля при монтаже муфт и готова предоставить техническую поддержку при возникновении любых технологических вопросов и проблем.
Напоминаем, что по вопросам обучения* вы можете обратиться к любому ближайшему региональному представителю.
Напоминаем, что по вопросам обучения* вы можете обратиться к любому ближайшему региональному представителю.
*Обучение - технические консультации по монтажу и использованию оборудования, оказываемые ООО "Райтек"
