Сложный объект – нестандартные решения

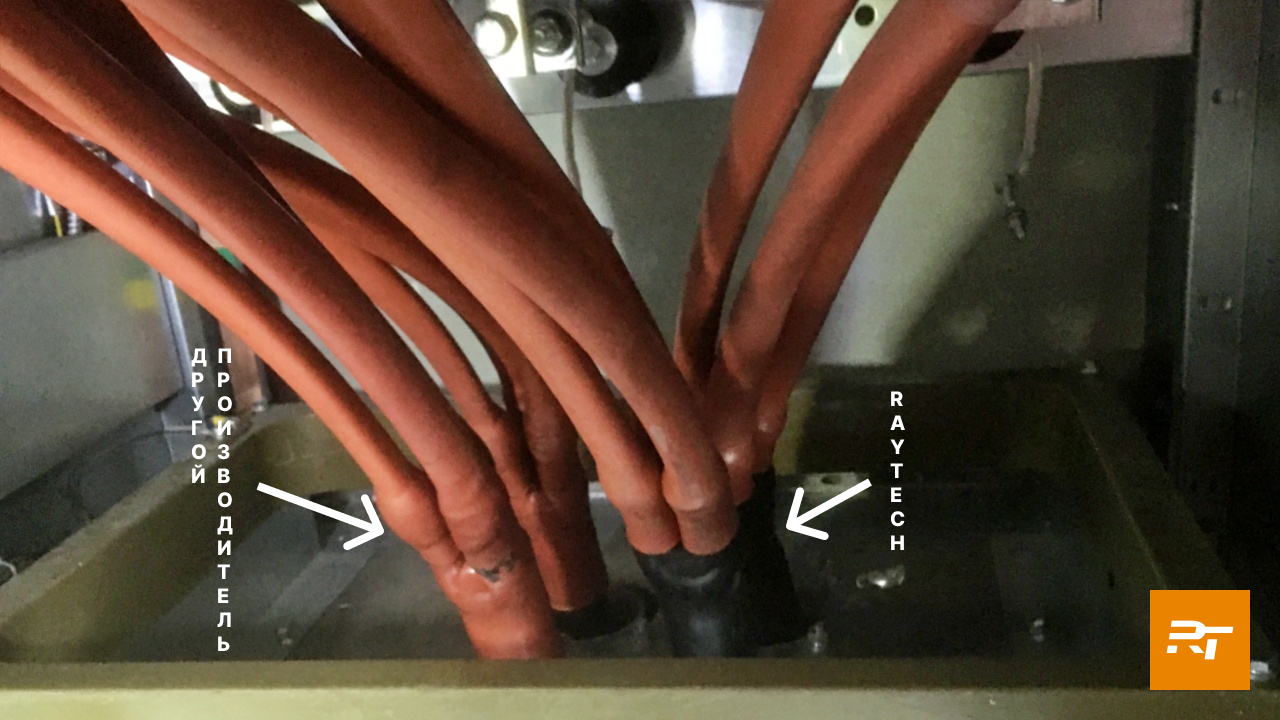

На одной из подстанций ПАО "Северсталь" перед специалистами встала непростая задача: модернизировать кабельные линии 10 кВ в условиях крайне ограниченного пространства. В ячейке высотой всего 450 мм были проложены четыре нитки кабеля ААБВнг 3х185 мм² с секторной цельнотянутой жилой. Особенность объекта заключалась в том, что:
- разделка кабеля возможна была только внутри ячейки – из-за глубокого заведения кабелей;
- рабочее пространство позволяло работать лишь одному монтажнику – коллективная работа исключалась;
- габариты оборудования (в частности, трансформатора тока - 600×500 мм) дополнительно осложняли доступ к месту монтажа.
На одной из подстанций ПАО "Северсталь" перед специалистами встала непростая задача: модернизировать кабельные линии 10 кВ в условиях крайне ограниченного пространства. В ячейке высотой всего 450 мм были проложены четыре нитки кабеля ААБВнг 3х185 мм² с секторной цельнотянутой жилой. Особенность объекта заключалась в том, что:
- разделка кабеля возможна была только внутри ячейки – из-за глубокого заведения кабелей;
- рабочее пространство позволяло работать лишь одному монтажнику – коллективная работа исключалась;
- габариты оборудования (в частности, трансформатора тока - 600×500 мм) дополнительно осложняли доступ к месту монтажа.
В таких условиях требовались муфты, которые не только обеспечивали бы надежное соединение, но и выдерживали сложности монтажа без потери качества.На объекте были смонтированы два типа муфт:
- GUST-12-RU (разработка Райтек с усиленной маслостойкой изоляцией);

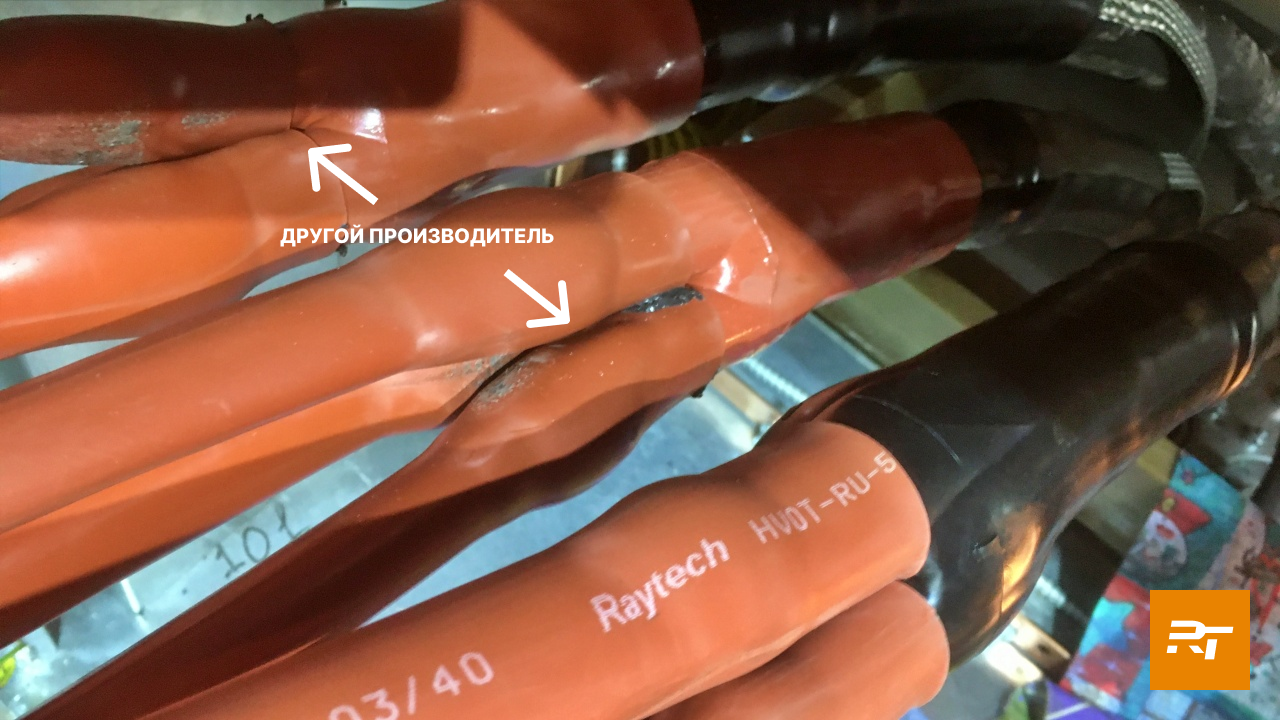

- альтернативное решение другого производителя (если обратить внимание на фото ниже, то несложно заметить как механические разрушения перчаток, так и эрозийные деградационные последствия изоляционных материалов на жилах у пальцев перчаток, что может говорить о низком качестве выравнивания электрического поля материалами муфты, что чаще всего обусловлено техническими недостатками конструкции самой муфты, либо материалами сомнительного качества. Видимые процессы эрозии говорят о низких свойствах трекинго- и эрозионной стойкости изоляционных материалов (см. испытания и описание важности данных свойств в статье)
- GUST-12-RU (разработка Райтек с усиленной маслостойкой изоляцией);
- альтернативное решение другого производителя (если обратить внимание на фото ниже, то несложно заметить как механические разрушения перчаток, так и эрозийные деградационные последствия изоляционных материалов на жилах у пальцев перчаток, что может говорить о низком качестве выравнивания электрического поля материалами муфты, что чаще всего обусловлено техническими недостатками конструкции самой муфты, либо материалами сомнительного качества. Видимые процессы эрозии говорят о низких свойствах трекинго- и эрозионной стойкости изоляционных материалов (см. испытания и описание важности данных свойств в статье)
Результаты монтажа оказались показательными:
1. Термостойкость

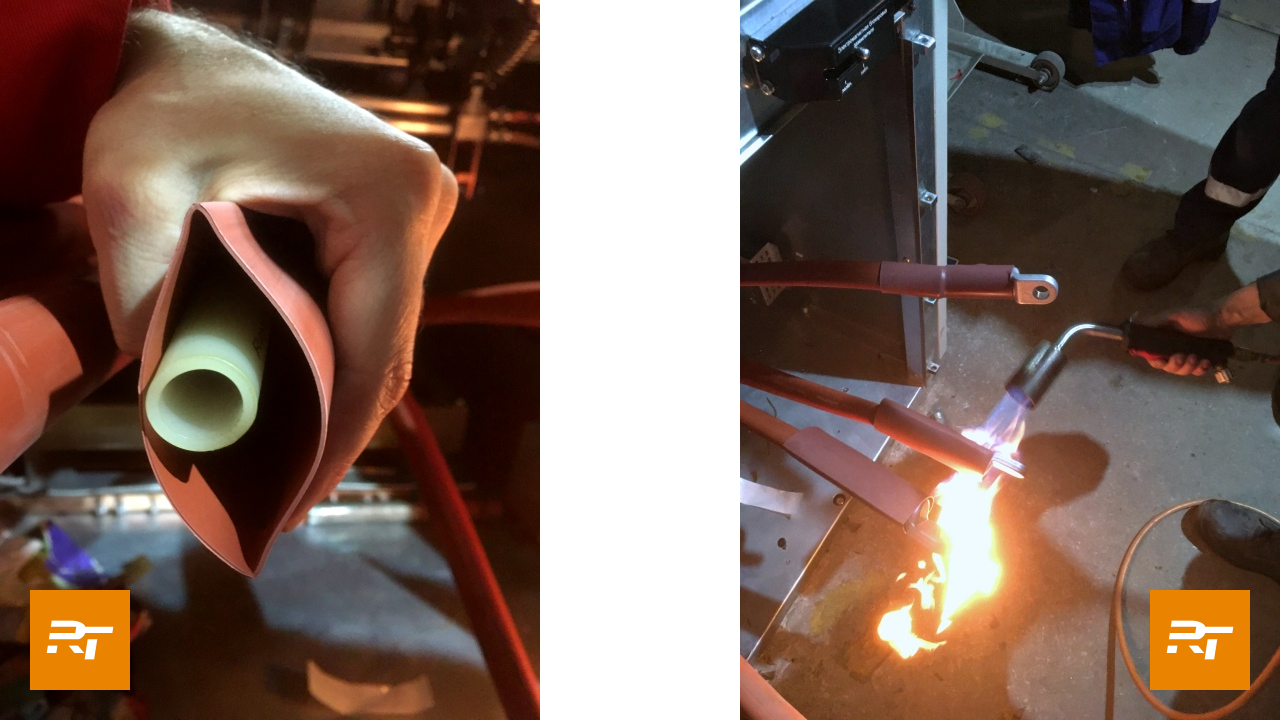

- При разделке и термоусадке трубки конкурентов местами подгорели, что говорит о раннем термическом старении материалов и может со временем привести к пробою изоляции.
- Трубки GUST-12-RU сохранили целостность благодаря специальному маслостойкому материалу, устойчивому к перегреву.
2. Гибкость в монтаже
- Из-за стесненных условий длина кабельной разделки была увеличена до 750 мм – это позволило не только корректно разместить муфту, но и оставить запас для возможной перефазировки в будущем.
3. Защита от старения изоляции

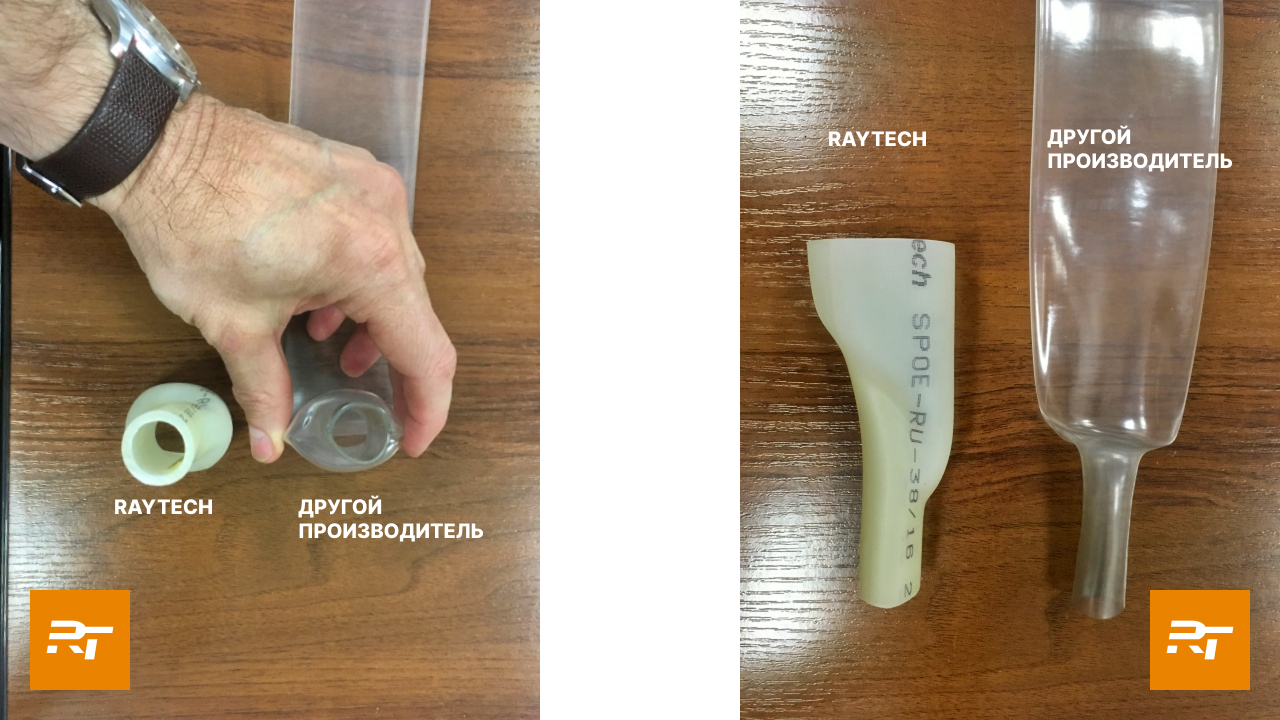

- В кабелях с бумажной изоляцией критически важно предотвратить утечку масла, контакт полимерных материалов с маслом и попадание влаги внутрь кабеля (сохранить надежную герметизацию).
- Маслостойкие трубки GUST-12-RU прошли испытания при 100°C в течение 10 000 часов, что гарантирует их долговечность даже в условиях циклических нагрузок.
1. Термостойкость
- При разделке и термоусадке трубки конкурентов местами подгорели, что говорит о раннем термическом старении материалов и может со временем привести к пробою изоляции.
- Трубки GUST-12-RU сохранили целостность благодаря специальному маслостойкому материалу, устойчивому к перегреву.
2. Гибкость в монтаже
- Из-за стесненных условий длина кабельной разделки была увеличена до 750 мм – это позволило не только корректно разместить муфту, но и оставить запас для возможной перефазировки в будущем.
3. Защита от старения изоляции
- В кабелях с бумажной изоляцией критически важно предотвратить утечку масла, контакт полимерных материалов с маслом и попадание влаги внутрь кабеля (сохранить надежную герметизацию).
- Маслостойкие трубки GUST-12-RU прошли испытания при 100°C в течение 10 000 часов, что гарантирует их долговечность даже в условиях циклических нагрузок.
Почему "Северсталь" в итоге выбрала GUST-12-RU?
Условия на объекте показали невозможность применения никаких других конструкций муфт, кроме GUST-12-RU:
Условия на объекте показали невозможность применения никаких других конструкций муфт, кроме GUST-12-RU:
✔ надежность в экстремальных условиях – даже при сложном доступе и высоких температурах;
✔ универсальность некоторых материалов муфты - используются в арматуре как для кабелей с бумажной, так и пластмассовой изоляцией;
✔ долговечность – защита от старения изоляции продлевает срок службы кабельной линии, учитывая возможные механические нагрузки на кабельную муфту при аварийных режимах работы, а также при возможных переключениях - перефазировке.
✔ универсальность некоторых материалов муфты - используются в арматуре как для кабелей с бумажной, так и пластмассовой изоляцией;
✔ долговечность – защита от старения изоляции продлевает срок службы кабельной линии, учитывая возможные механические нагрузки на кабельную муфту при аварийных режимах работы, а также при возможных переключениях - перефазировке.
