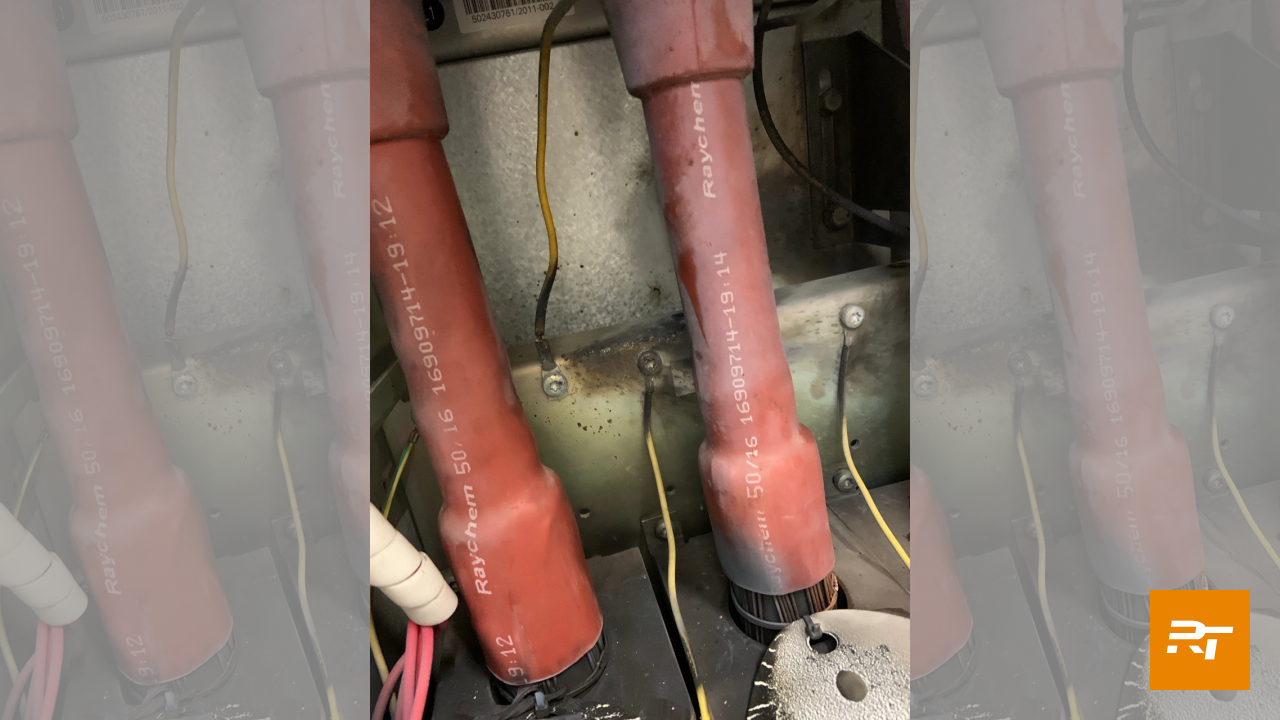

На территории встроенной подстанции одного из торговых центров в Москве было проведено вскрытие поврежденной концевой муфты (КМ) Raychem POLT-24/1XI-L16.
Данная концевая муфта находилась в эксплуатации и под напряжением порядка пяти лет и вышла из строя. Предполагаемыми причинами выхода из строя, которые удалось оценить и определить при визуальном осмотре ячейки распределительного устройства, были следующие:
- недогрев основной изоляционной трубки HVOT и неровная поверхность изоляции кабеля, что, предположительно, привело к сильному росту частичных разрядов;
- дополнительное оборудование (в частности, части ячейки с нулевым потенциалом) было установлено слишком близко к муфте, нарушая рекомендации монтажной инструкции.
Этот выход из строя концевой муфты Raychem еще раз подтвердил тот факт, что хорошие и надежные материалы работают хорошо и надежно только в том случае, если они смонтированы опытным и обученным персоналом, с использованием качественного инструмента и в четком соответствии с требованиями монтажной инструкции производителя муфт. Чем выше напряжение, тем больше цена ошибки кабельщика, а в данном случае – и проектировщика при модернизации распредустройства.
При подробном разборе ситуации на объекте нашими специалистами были выявлены некоторые факты и основные причины выхода из строя POLT-24/1XI-L16:
Данная концевая муфта находилась в эксплуатации и под напряжением порядка пяти лет и вышла из строя. Предполагаемыми причинами выхода из строя, которые удалось оценить и определить при визуальном осмотре ячейки распределительного устройства, были следующие:
- недогрев основной изоляционной трубки HVOT и неровная поверхность изоляции кабеля, что, предположительно, привело к сильному росту частичных разрядов;
- дополнительное оборудование (в частности, части ячейки с нулевым потенциалом) было установлено слишком близко к муфте, нарушая рекомендации монтажной инструкции.
Этот выход из строя концевой муфты Raychem еще раз подтвердил тот факт, что хорошие и надежные материалы работают хорошо и надежно только в том случае, если они смонтированы опытным и обученным персоналом, с использованием качественного инструмента и в четком соответствии с требованиями монтажной инструкции производителя муфт. Чем выше напряжение, тем больше цена ошибки кабельщика, а в данном случае – и проектировщика при модернизации распредустройства.
При подробном разборе ситуации на объекте нашими специалистами были выявлены некоторые факты и основные причины выхода из строя POLT-24/1XI-L16:
- зафиксирован пробой фазы «К» в месте среза экрана;

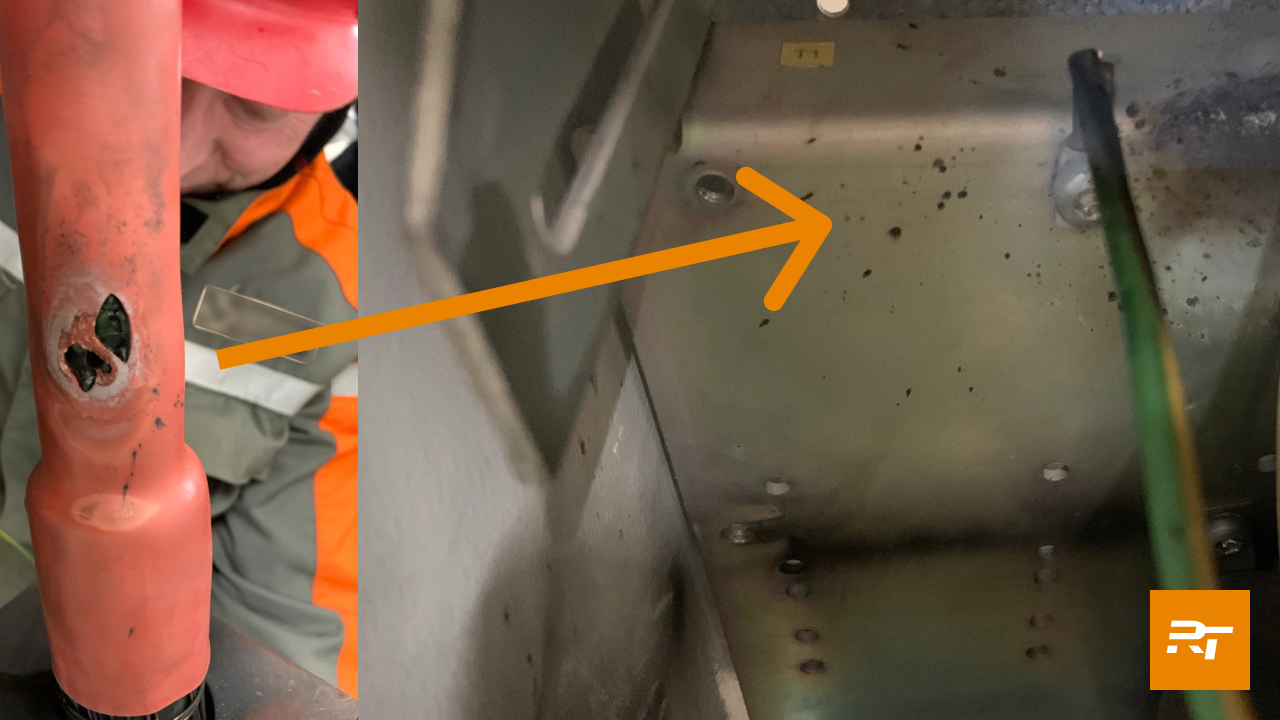

- визуально подтвердился факт наличия дугового разряда с кабельной муфты на металлическую пластину для крепления и заземления дополнительного оборудования учета электроэнергии. Расстояние фаза - земля меньше, чем требовалось по инструкции монтажа;

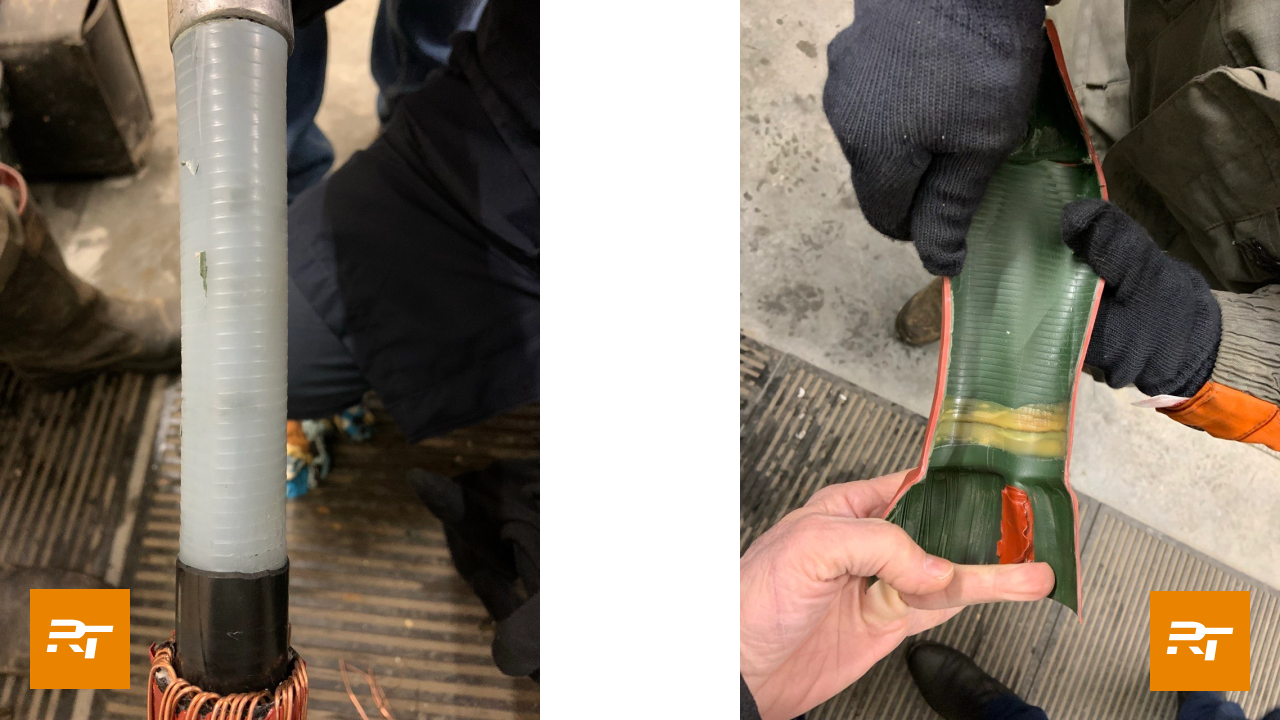

- вскрытие фазы «К» показало, что зеленый клей не приклеился к поверхности изоляции. Это означает, что трубка не была достаточно прогрета и усажена до конца;

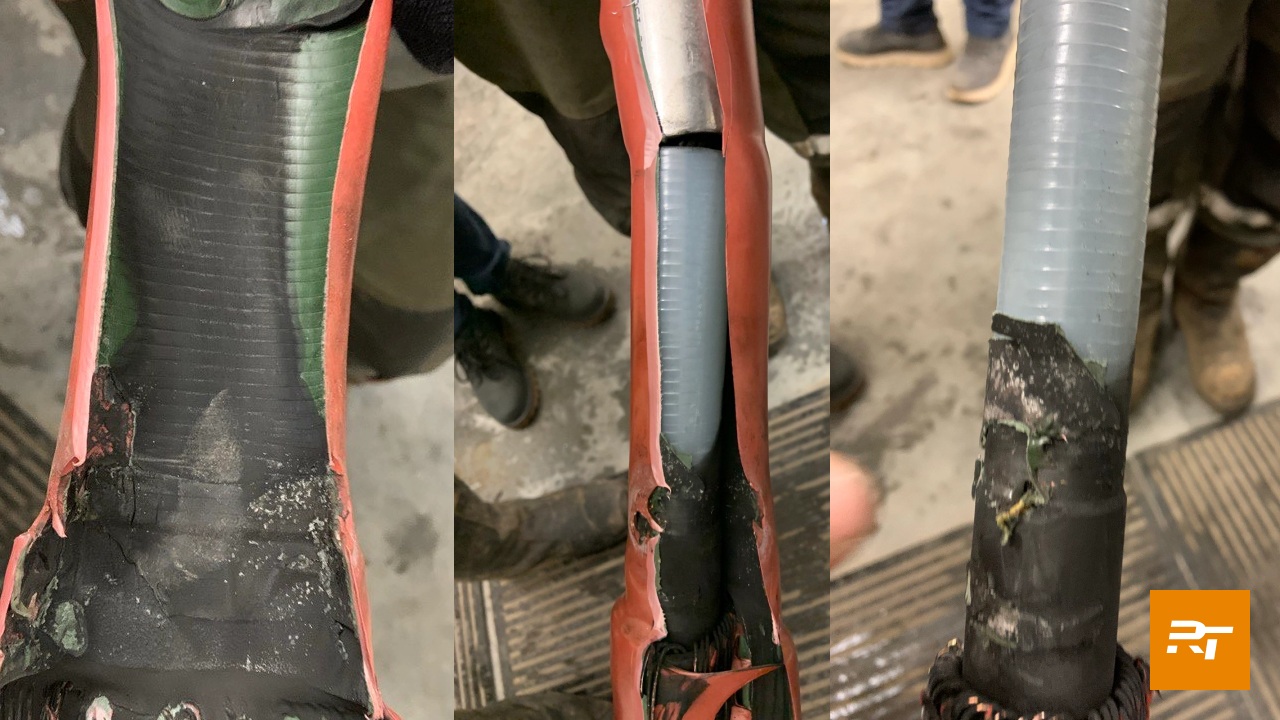

- вскрытие "здоровой" соседней фазы «З» подтвердило аналогичность ситуации фазы "К" - зеленый клей также не приклеился к поверхности изоляции и на этой фазе, т.е. это - не случайность;
- качество поверхности изоляции после удаления пп экрана неудовлетворительно на обеих фазах (вероятнее всего, из-за некачественного инструмента. Видео про выбор инструмента можно посмотреть ТУТ);

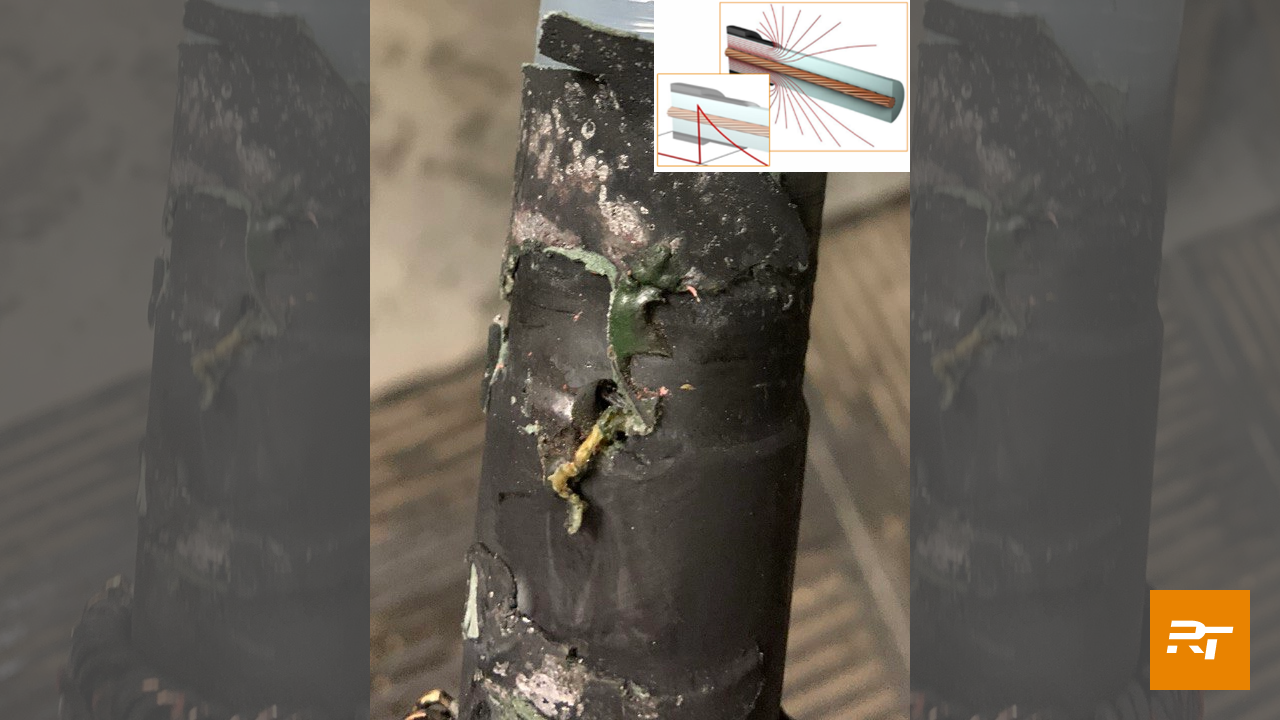

Указанные факты (недогрев трубки и неровная поверхность изоляции) приводят к образованию воздушных пустот под трубкой и, как следствие, к развитию «Частичных Разрядов» (ЧР) под ней. ЧР наиболее активно развиваются в зоне повышенной плотности напряженности электрического поля (срез пп экрана) и постоянно ухудшают и ослабляют изоляцию в этой зоне, что приводит к преждевременному пробою изоляции именно на срезе. Об этом смотрите на видео ТУТ.

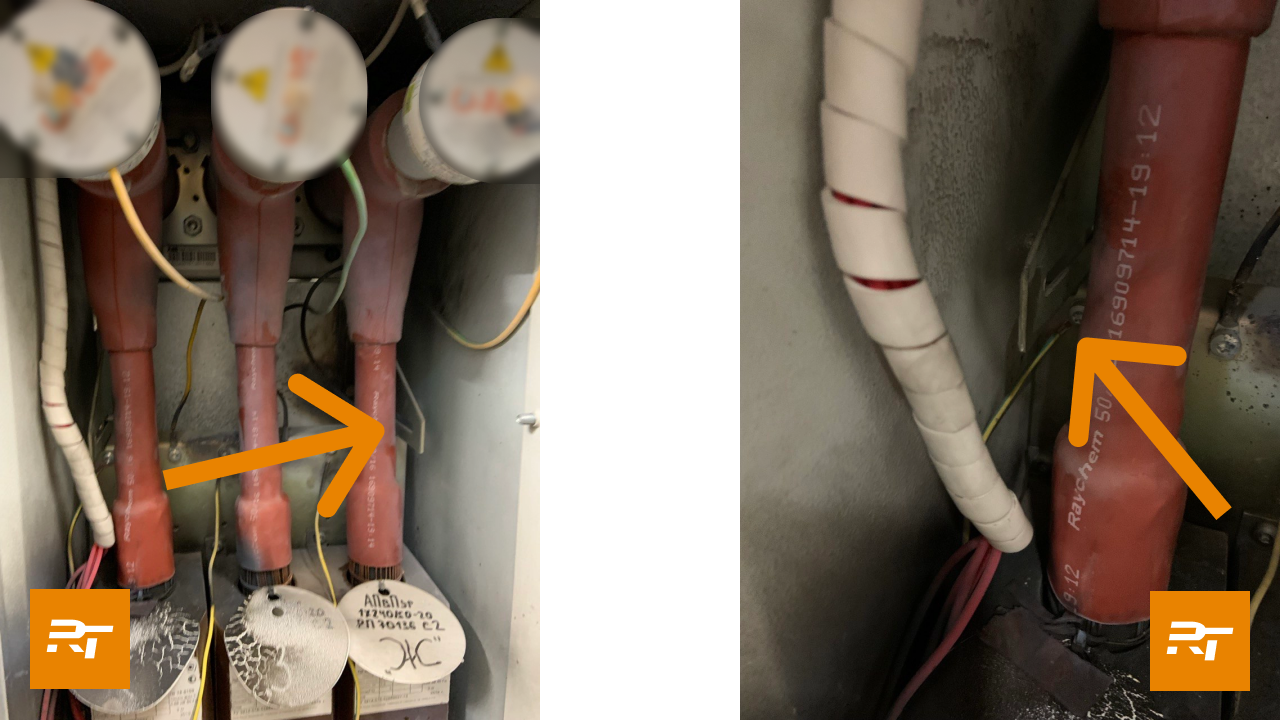

В конструкции кабельного отсека кронштейн крепления дополнительного электрооборудования находится недопустимо близко к концевой муфте и, более того, непосредственно в зоне среза пп экрана, где присутствует повышенная плотность напряженности электрического поля.

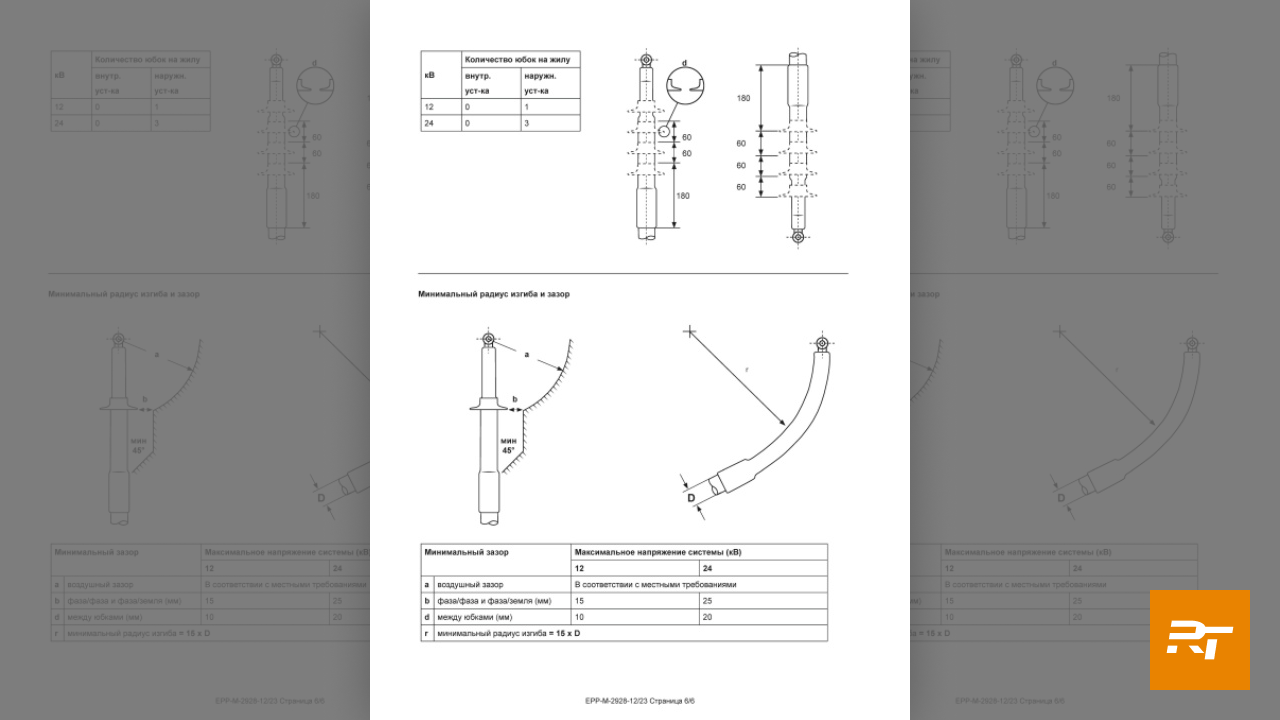

В монтажной инструкции указаны минимальные зазоры до заземленных металлических поверхностей. Исходя из этих размеров, указанный кронштейн находится в недопустимой близости от муфты.
Стоит отметить, что специалисты с достаточным опытом работы с кабельной арматурой и проходившие обучение в ООО "Райтек", могут уже в результате визуального осмотра кабельной арматуры, как в рабочем состоянии, так и вышедшей из строя, определить возможные критические дефекты или дать заключение о причинах выхода из строя, если такое уже произошло.
