В процессе эксплуатации силовых кабельных линий неизбежно возникают повреждения, требующие оперативного и экономически обоснованного восстановления. Особенно актуальной эта задача становится при локальных дефектах небольшой протяженности. В продолжение новости о разработке компанией «Райтек» нового решения для ремонта кабельных сетей предлагаем подробный технический обзор класса ремонтных муфт типа REPJ-RU для одножильных кабелей с изоляцией из сшитого полиэтилена (СПЭ), раскрывающий их назначение, конструктивные особенности и практическую целесообразность применения.

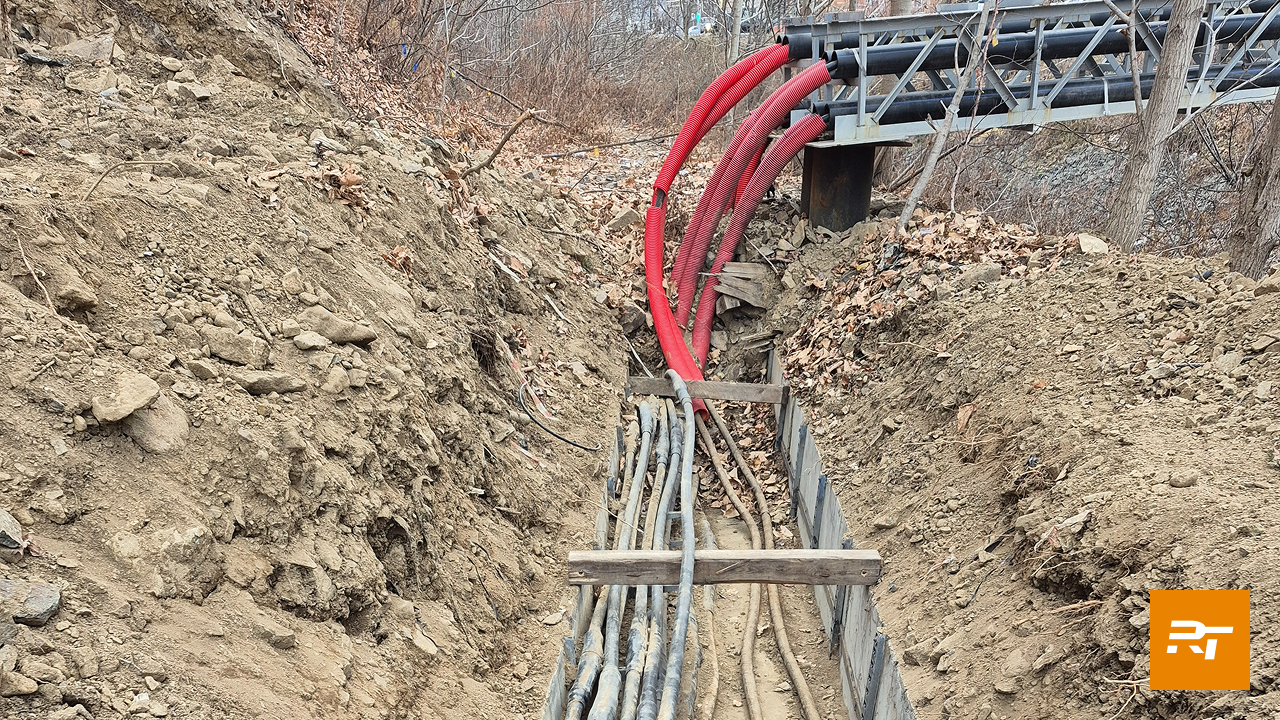

Ремонтная муфта для одножильного кабеля типа REPJ-RU — это специализированное изделие, предназначенное для восстановления целостности силового кабеля с пластмассовой изоляцией на участке локального повреждения. Основная задача такой муфты — замена поврежденного сегмента кабеля или вышедшей из строя ранее установленной соединительной муфты без необходимости монтажа полноценной кабельной вставки с двумя соединительными муфтами (например, POLJ-RU) и, как правило, 3-10-ти метровой кабельной вставкой.
Область применения:
Использование ремонтной муфты REPJ-RU позволяет выполнять работы быстрее, со значительно меньшим объемом земляных или монтажных работ, а также сократить расход материалов до одной единицы арматуры вместо двух без использования кабельной вставки.
- локальный ремонт кабеля при механических повреждениях, пробоях изоляции или повреждении существующей муфты;
- восстановление участков кабеля длиной до 0,5 метра;
- экономия материалов и трудозатрат по сравнению с традиционной технологией ремонта, которая требует установки кабельной вставки и двух соединительных муфт типа POLJ-RU.
Использование ремонтной муфты REPJ-RU позволяет выполнять работы быстрее, со значительно меньшим объемом земляных или монтажных работ, а также сократить расход материалов до одной единицы арматуры вместо двух без использования кабельной вставки.
Ремонтные муфты REPJ-RU различаются по способу восстановления электрической и механической целостности токопроводящей жилы. В зависимости от комплектации выделяют два основных конструктивных типа.

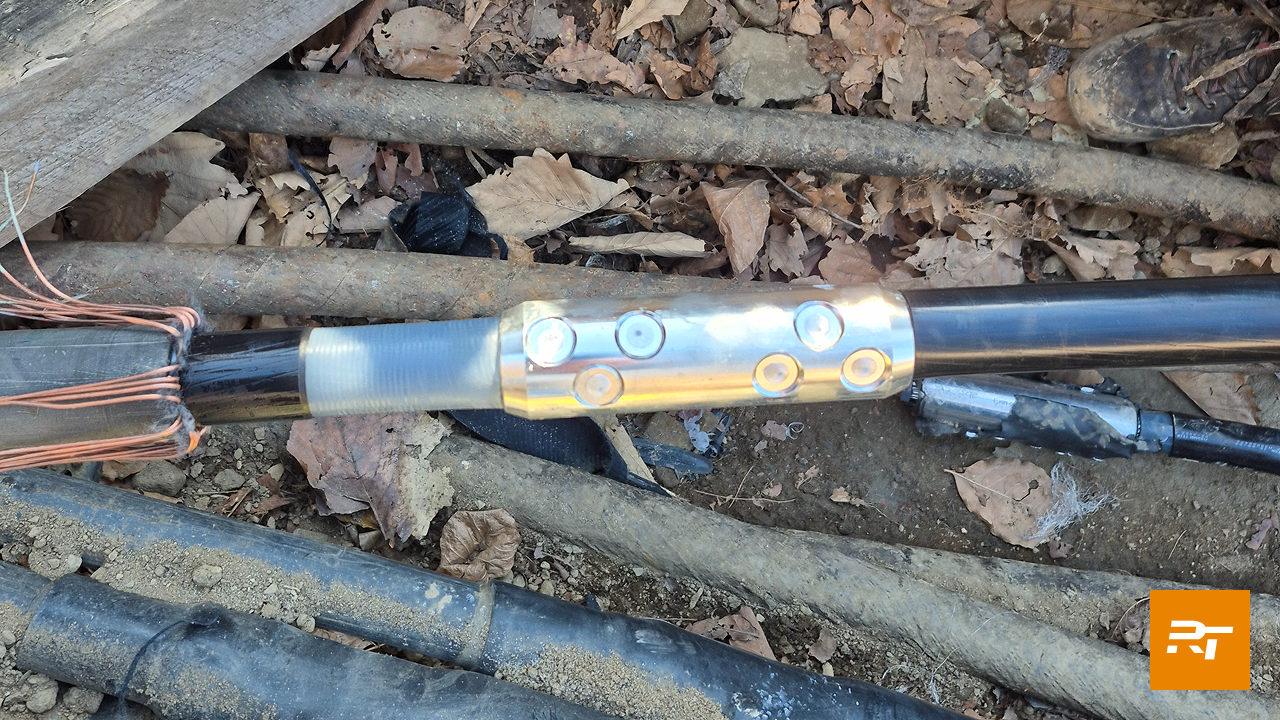

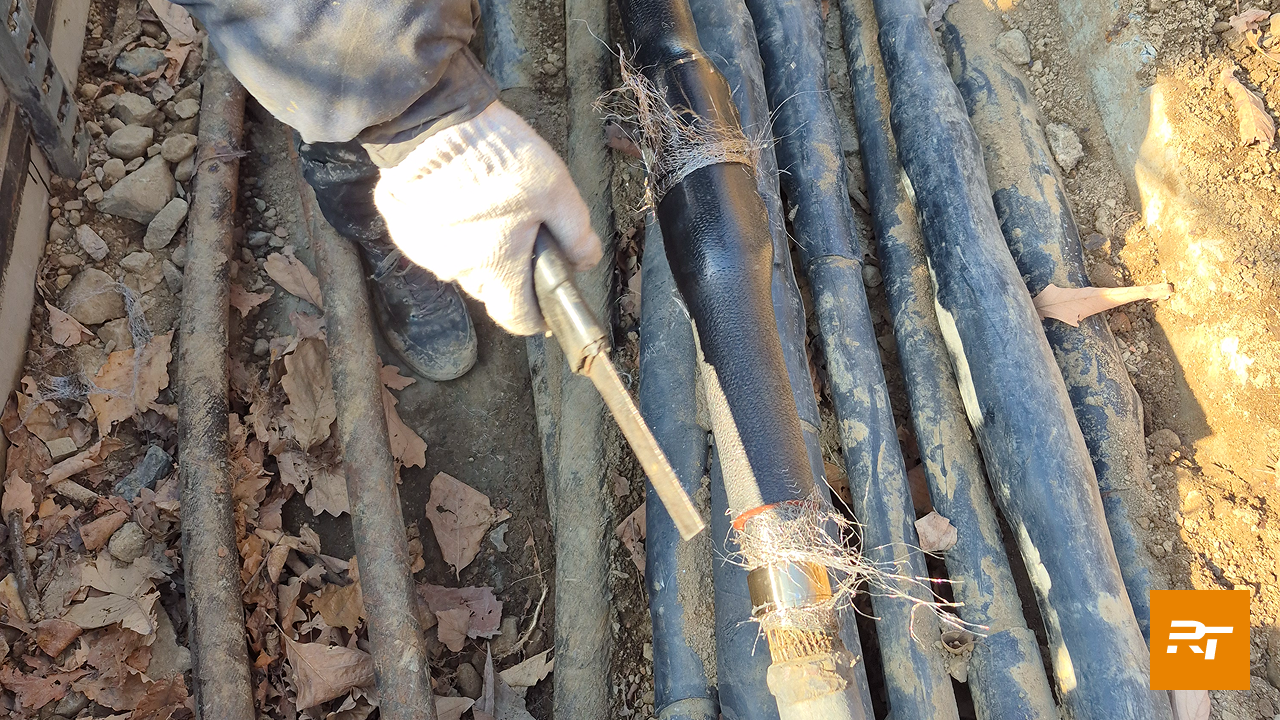

1. Муфта с удлиненным соединителем.
В комплект входит специальный удлиненный контактный болтовой соединитель (гильза) длиной до 400 мм. Этот элемент является основным и предназначен для сращивания концов жилы на месте поврежденного участка. Он обеспечивает надежный электрический контакт и необходимую механическую прочность.

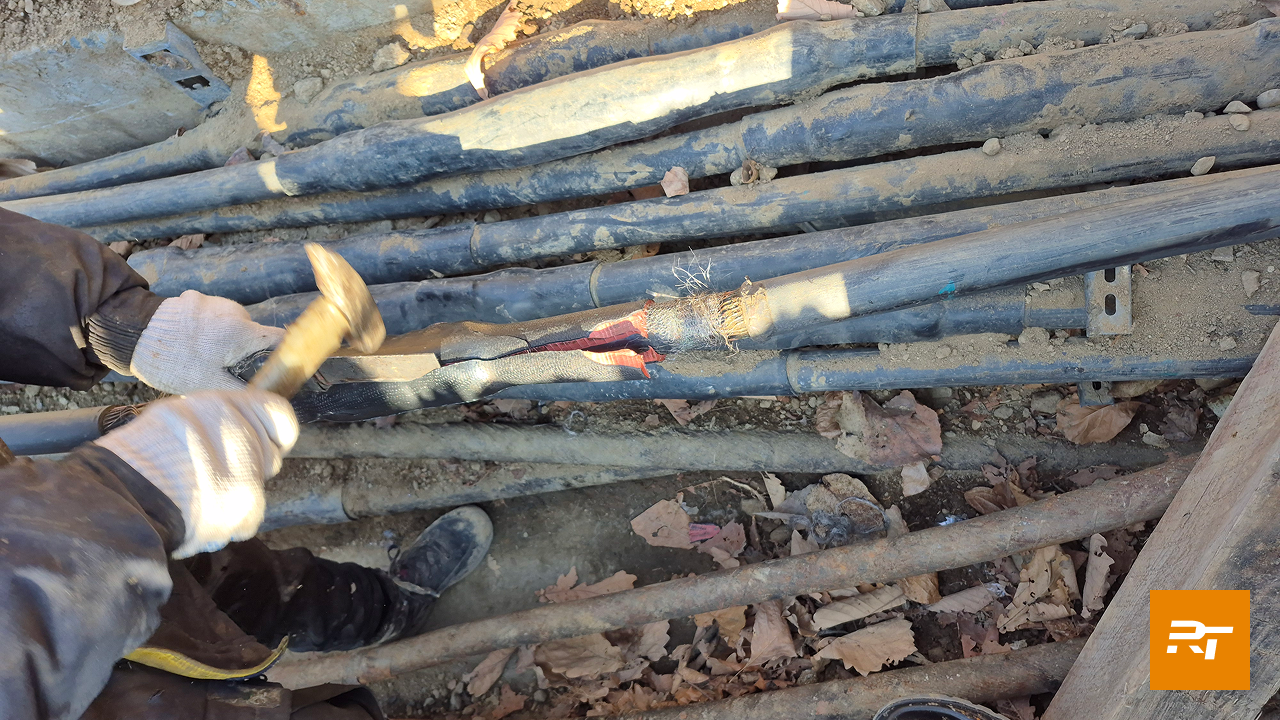

2. Муфта с ремонтной вставкой из изолированной жилы (с сохранением полупроводящего экрана по изоляции).
Вместо длинного соединителя используются два стандартных болтовых соединителя и отдельный отрезок изолированной кабельной жилы длиной до 0,5 метра. Этот отрезок выступает в роли ремонтной вставки и монтируется в муфте между двумя соединителями, восстанавливая линию.
1. Муфта с удлиненным соединителем.
В комплект входит специальный удлиненный контактный болтовой соединитель (гильза) длиной до 400 мм. Этот элемент является основным и предназначен для сращивания концов жилы на месте поврежденного участка. Он обеспечивает надежный электрический контакт и необходимую механическую прочность.
2. Муфта с ремонтной вставкой из изолированной жилы (с сохранением полупроводящего экрана по изоляции).
Вместо длинного соединителя используются два стандартных болтовых соединителя и отдельный отрезок изолированной кабельной жилы длиной до 0,5 метра. Этот отрезок выступает в роли ремонтной вставки и монтируется в муфте между двумя соединителями, восстанавливая линию.
Общая для всех типов герметизирующая система:

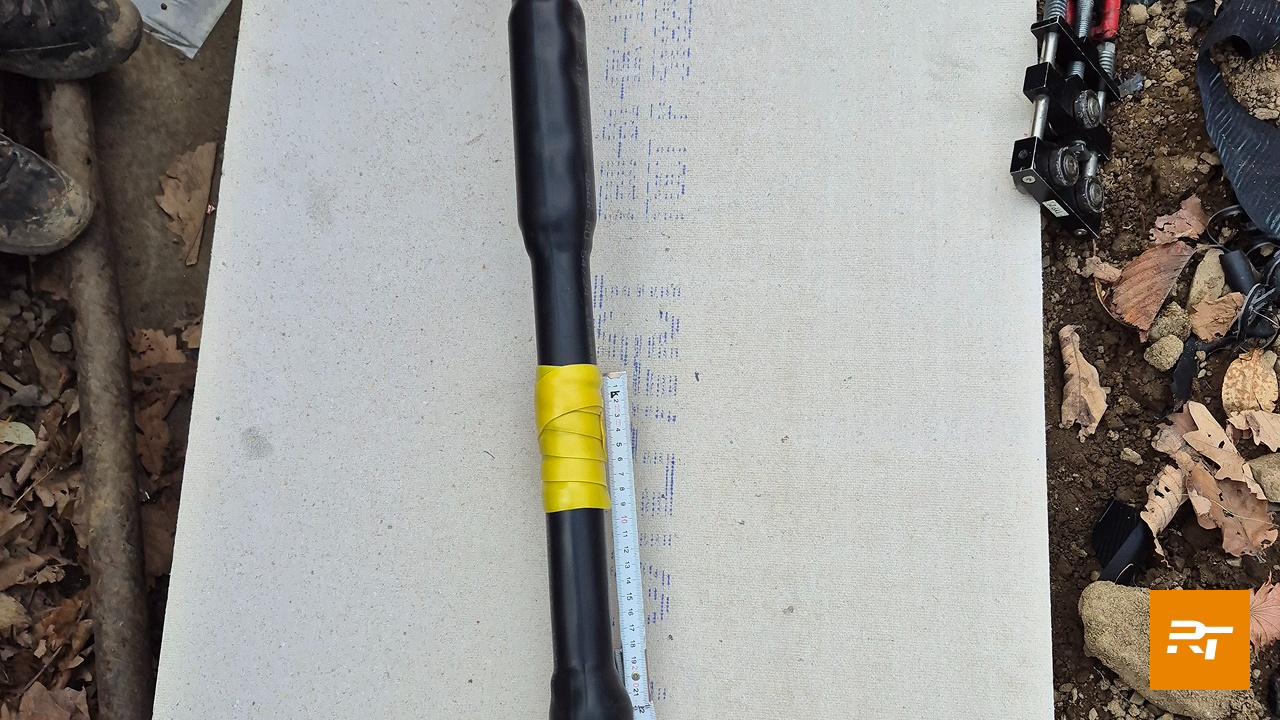

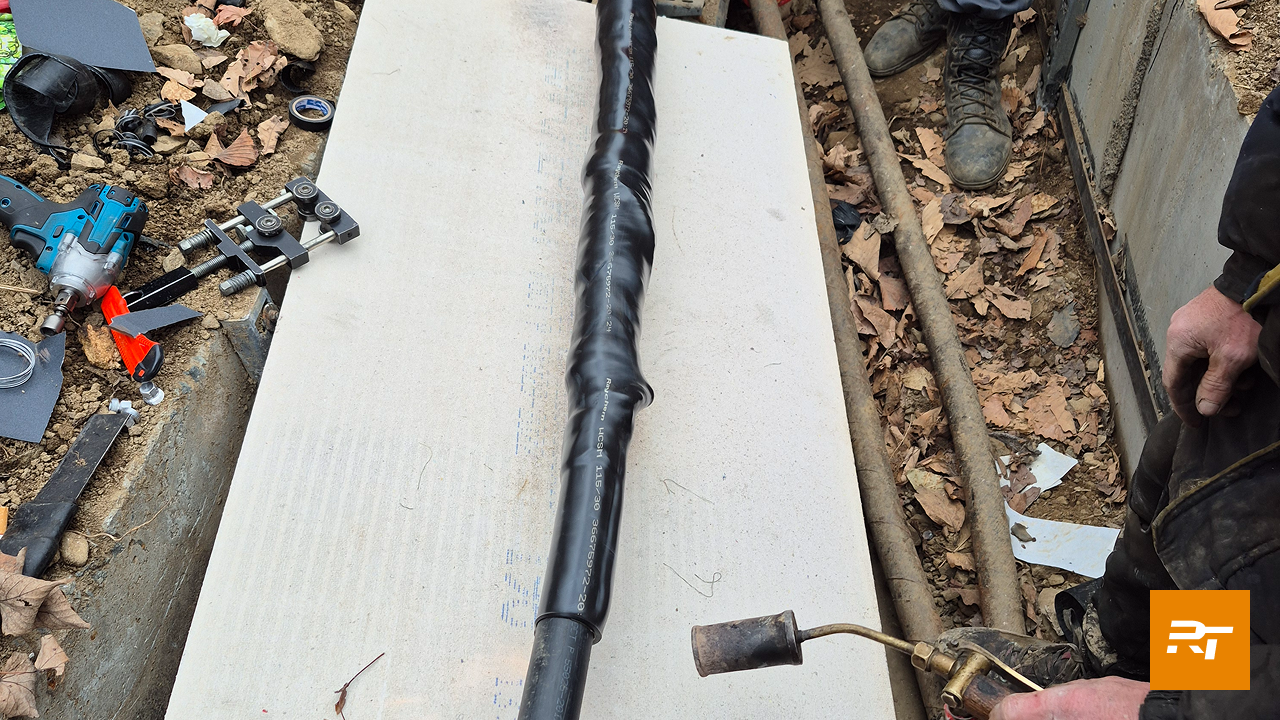

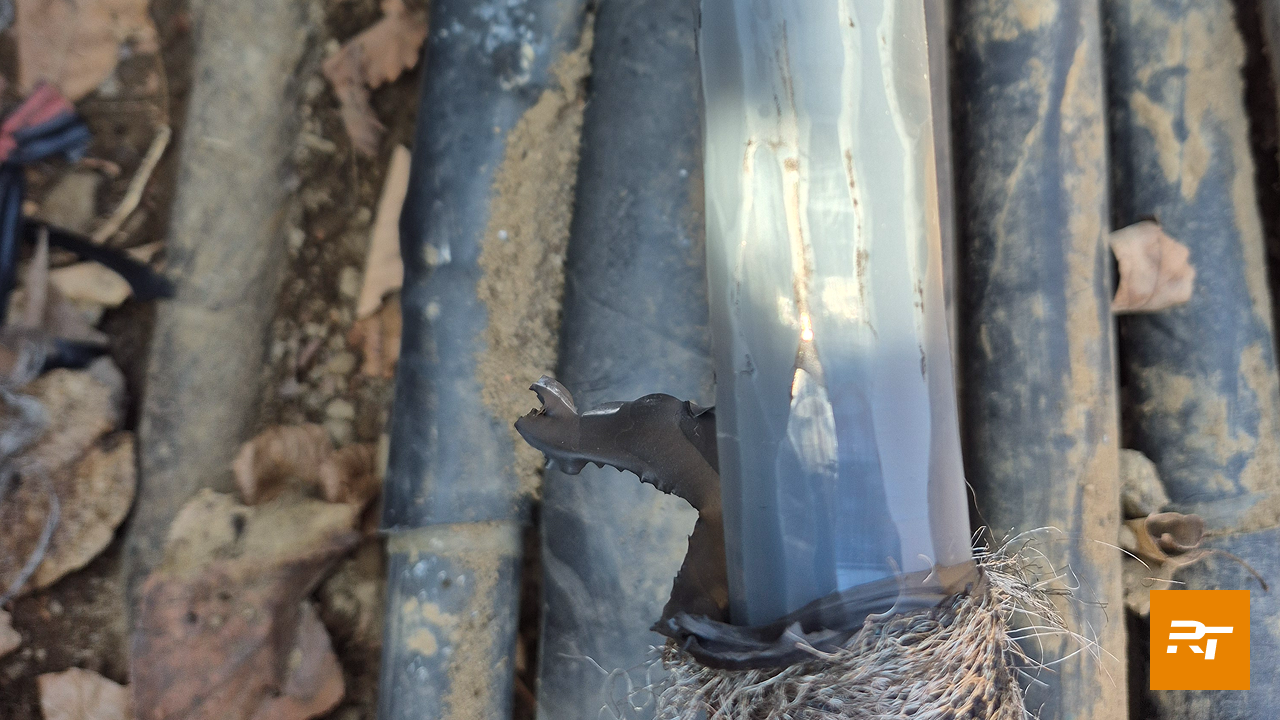

- после соединения жилы конструкция из соединителя или ремонтной вставки (если она есть) полностью изолируется и герметизируется другими элементами кабельной муфты: восстанавливается экран кабеля, изоляция и механическая защита ремонтируемого узла. При этом обеспечивается полная влагонепроницаемость конструкции ремонтной муфты. Стандартная длина готового отремонтированного узла после усадки обычно не превышает 900–1000 мм.
- после соединения жилы конструкция из соединителя или ремонтной вставки (если она есть) полностью изолируется и герметизируется другими элементами кабельной муфты: восстанавливается экран кабеля, изоляция и механическая защита ремонтируемого узла. При этом обеспечивается полная влагонепроницаемость конструкции ремонтной муфты. Стандартная длина готового отремонтированного узла после усадки обычно не превышает 900–1000 мм.
Преимущества:
Особенности и ключевые требования к монтажу
- экономическая эффективность: существенное снижение стоимости ремонта за счет использования одной муфты вместо комплекта из кабельной вставки и двух соединительных муфт. Экономия на материалах и объёмах земельных и монтажных работ;
- оперативность монтажа: упрощенная технология установки и меньший объем работ позволяют сократить время восстановления линии, что критически важно для минимизации простоев;
- минимальное вмешательство: не требуется прокладка и подключение новой кабельной вставки, что особенно важно в стесненных условиях (кабельные колодцы, коллекторы, траншеи с насыщенными кабельными трассами);
- надежность: при правильном монтаже ремонтная муфта обеспечивает тот же уровень электрической прочности, герметичности и долговечности, что и стандартная соединительная муфта.
Особенности и ключевые требования к монтажу
- Ограниченная длина ремонта: применение целесообразно только для повреждений малой протяженности (условно до 0,5 метра). При повреждениях большей длины требуется традиционный метод ремонта.
- Критическое требование к прямолинейности участка для ремонтной муфты: это главный технологический нюанс. Смонтированная муфта должна быть абсолютно прямой. Удлиненный соединитель сам обеспечивает это условие. Однако при использовании ремонтной вставки из экранированной жилы необходимо предварительно тщательно выпрямить и зафиксировать этот отрезок, чтобы избежать изгибов, которые впоследствии могут привести к механическим напряжениям и нарушению герметичности.
- Зависимость от качества комплектующих: надежность напрямую зависит от качества термоусаживаемых материалов, соединителей и профессиональных навыков монтажника.
- Данный метод ремонта отсутствует в текущей нормативной документации.
Ремонтные одножильные муфты типа REPJ-RU для кабелей с пластмассовой изоляцией, разработанные компанией «Райтек», представляют собой специализированный, экономичный и технически обоснованный инструмент для служб эксплуатации кабельных сетей. Они оптимально подходят для быстрого и надежного устранения локальных повреждений, позволяя избежать избыточных затрат. Успех применения на 100% зависит от соблюдения главного правила: муфта должна монтироваться на выпрямленном, не имеющем остаточных деформаций участке, что гарантирует ее долгосрочную и безаварийную службу в составе кабельной линии.
