На российском рынке за последние 2–3 года заметно увеличилось количество кабельной арматуры, поставляемой под названиями, идентичными стандартным изделиям Raytech, ранее Raychem (POLT-RU, POLJ-RU, GUST-RU, GUSJ-RU, EPKT-RU, RICS-RU, RSTI-RU). В данной статье покажем технические различия между продукцией «Райтек» и муфтами со сходными обозначениями, чтобы помочь специалистам избежать ошибочного приобретения муфт-подделок и связанных с этим финансовых и эксплуатационных проблем.
Наша рекомендация: всегда уточняйте у продавца компанию-производителя и просите подтверждающие документы, например, реквизиты предприятия-изготовителя, фото этикетки продукции и т.д.
Оригинальная муфта «Райтек» серии POLT-12D-RU поставляется с детальной инструкцией по монтажу, комплектовочной ведомостью и паспортом на конкретное изделие. Документация соответствует типу муфты и не заставляет кабельщика гадать – какие последовательные шаги требуются при сборке. Как на этикетках продукции, так и на инструкции и комплектовочной ведомости имеются указания на компанию-производителя - ООО «Райтек» г. Углич Ярославской области.
В случае с контрафактом инструкция — универсальная, рассчитанная сразу на несколько типоразмеров (POLT-12*/1XI-L16*). Это повышает риск ошибки при монтаже, особенно для персонала, впервые работающего с такой арматурой. Документация и этикетки на товар могут содержать указания на другую компанию производителя, либо не содержать данной информации вовсе.
В случае с контрафактом инструкция — универсальная, рассчитанная сразу на несколько типоразмеров (POLT-12*/1XI-L16*). Это повышает риск ошибки при монтаже, особенно для персонала, впервые работающего с такой арматурой. Документация и этикетки на товар могут содержать указания на другую компанию производителя, либо не содержать данной информации вовсе.

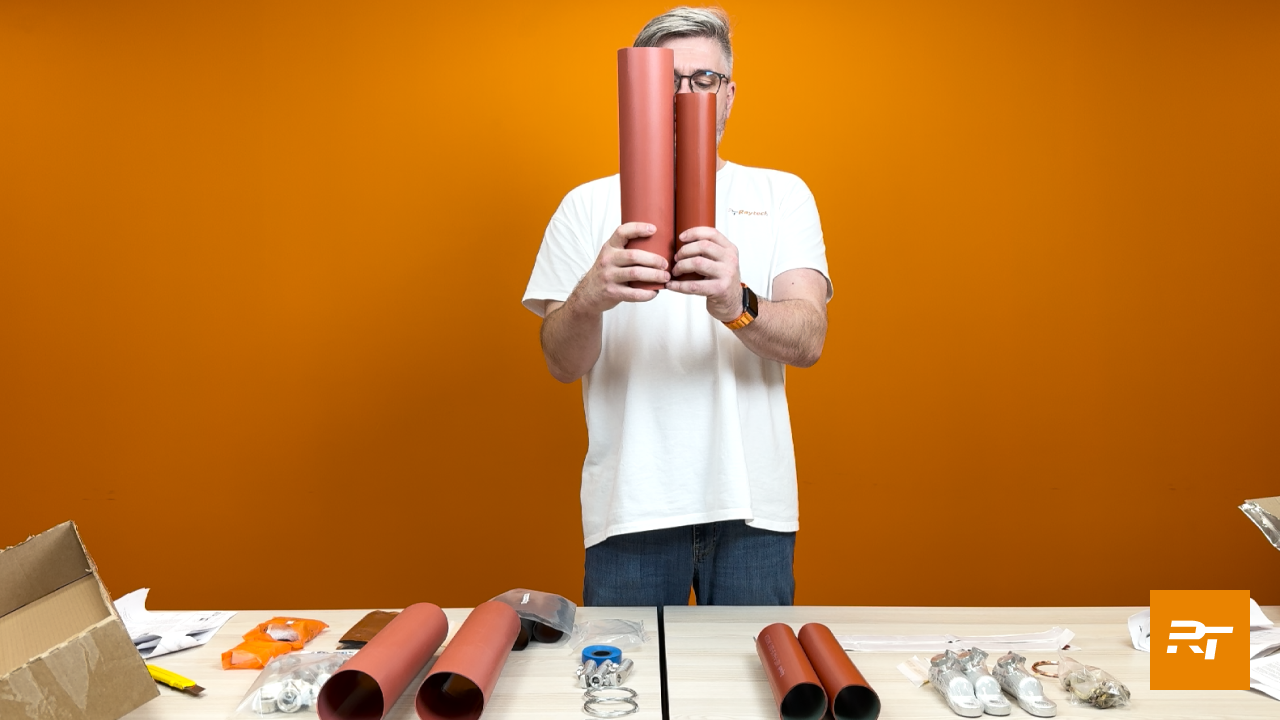

В муфте «Райтек» используются три трубки с нанесённым изнутри зелёным клеем по всей длине трубки, содержащим оксид цинка. Такой слой обеспечивает не только герметизацию, но и нелинейное выравнивание напряжённости электрического поля. Именно поэтому оригинальные трубки короче, чем у подделки: конструкция эффективнее.
У контрафакта клей прозрачный и выполняет только функцию герметизации или может отсутствовать вовсе. Выравнивание поля здесь возложено на чёрные проводящие трубки без клея, что технически менее надёжно, также отметим что трубки не имеют никаких обозначений.
У контрафакта клей прозрачный и выполняет только функцию герметизации или может отсутствовать вовсе. Выравнивание поля здесь возложено на чёрные проводящие трубки без клея, что технически менее надёжно, также отметим что трубки не имеют никаких обозначений.
Оригинал:
Контрафакт:
- три наконечника с логотипом Raytech;
- обозначены диапазоны сечений;
- срывные болты;
- отверстие смещено вниз относительно центра — такое решение механически более оправдано для кабелей с пластмассовой изоляцией;
- смазка белого цвета;
- продольные ребра на контактной поверхности лопатки.
Контрафакт:
- отверстие расположено симметрично;
- продольные рёбра на лопатке, специальная вставка для перехода на разные сечения;
- смазка жёлто-коричневая.

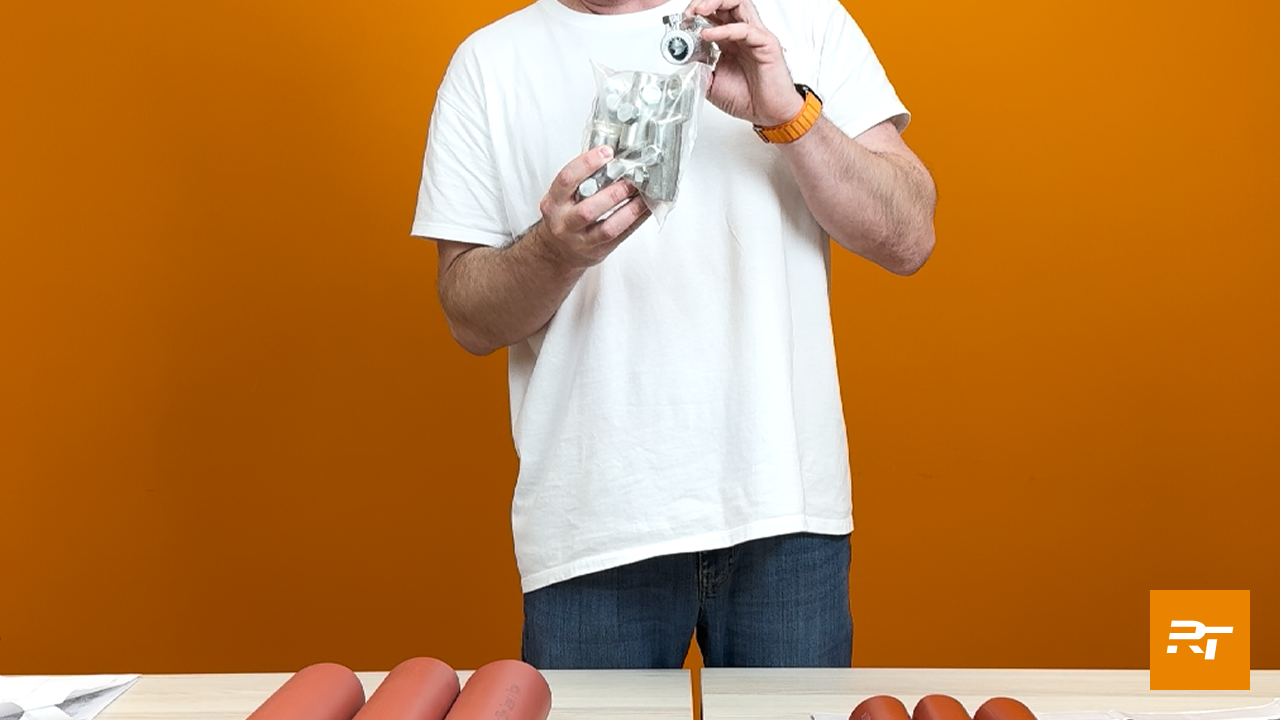

- «Райтек»: три зажимных наконечника под болт, рассчитанные на широкий диапазон сечений. Имеются обозначения диапазона сечений.
- Контрафакт: алюминиевые наконечники со срывными болтами, без маркировки сечения. Определить соответствие кабелю затруднительно.
В муфтах «Райтек» работают два компонента:
У контрафакта:
- жёлтая мастика на срезе проводящего экрана — легко тянется, частично выравнивает поле, хорошо заполняет воздушные пустоты на критичном переходе п/п слой кабеля – срез п/п слоя к изоляции;
- трубки со слоем клея на оксиде цинка (см. выше).
У контрафакта:
- жёлтая мастика толще, короче, тянется сложнее;
- выравнивание — только за счёт чёрных проводящих трубок без клея, без опознавательных знаков;
- дополнительно введена белая мастика для герметизации наконечника и чёрная рыхлая мастика под экран, напоминающая пластилин. В оригинальной муфте мастика на наконечник не требуется, так как герметизация обеспечивается клеем, нанесенным на трубку. А мастика под экран более тянущаяся и упругая, что позволяет правильно и равномерно нанести и распределить ее по месту установки. В подделке же большее количество мастики говорит о худшем обеспечении герметизации термоусаживаемой трубки и клеев.
Для одножильных кабелей со сшитым полиэтиленом при наличии бандажа последний обязательно должен быть выполнен из немагнитных материалов во избежание возникновения «трансформаторного» эффекта и перегрева оболочки и изоляции кабеля.
- «Райтек»: медная.
- Контрафакт: предположительно стальная, 100% магнитный материал.
Обратите внимание: в контрафактном наборе больше компонентов, но это не означает большей надёжности. Напротив, часть из них дублирует функции или компенсирует недостатки конструкции.
Сравнение показывает, что муфты «Райтек» спроектированы с чётким пониманием электрических основ и принципов работы одножильных кабелей с изоляцией из сшитого полиэтилена. Ключевые преимущества оригинальной продукции:
Приобретение контрафакта с идентичным наименованием ведёт к скрытым техническим ослаблениям: стальная проволока, симметричное отверстие наконечника, отсутствие нелинейного выравнивающего слоя. Эти отличия не всегда видны при внешнем осмотре, сильно сокращая при этом срок жизни кабельной муфты, приводя к ускоренному старению и выходу из строя. Рекомендуем сверять комплектацию и маркировку, а при сомнениях запрашивать паспорт изделия с указанием производителя — ООО «Райтек». Как резервный вариант - вы можете напрямую обратиться в Райтек с просьбой идентифицировать официальный статус того или иного поставщика.
- минимально достаточный комплект — меньше лишних операций при монтаже – меньше потенциальных ошибок;
- двухуровневое выравнивание напряжённости поля (жёлтая мастика + нелинейное выравнивание (клей с оксидом цинка), позволяющее сделать трубки короче и в разы уменьшить количество частичных разрядов в кабельной арматуре;
- механически корректная конструкция наконечников (смещённое отверстие);
- медная бандажная проволока — строго по требованиям для одножильных кабелей;
- отсутствие рыхлых, пластилинообразных мастик, которые не обеспечивают стабильных свойств во времени, дополнительный инструмент компенсации нестабильной герметизации конструкции.
Приобретение контрафакта с идентичным наименованием ведёт к скрытым техническим ослаблениям: стальная проволока, симметричное отверстие наконечника, отсутствие нелинейного выравнивающего слоя. Эти отличия не всегда видны при внешнем осмотре, сильно сокращая при этом срок жизни кабельной муфты, приводя к ускоренному старению и выходу из строя. Рекомендуем сверять комплектацию и маркировку, а при сомнениях запрашивать паспорт изделия с указанием производителя — ООО «Райтек». Как резервный вариант - вы можете напрямую обратиться в Райтек с просьбой идентифицировать официальный статус того или иного поставщика.
